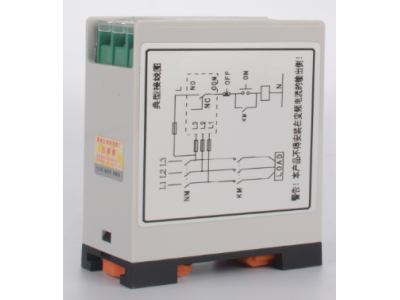

TVR-2000B系列三相電源監視器適用所有三相電源的保護器。通用性強(3Ph 220V～440V、TVR-2000C（380V～660V）、 50Hz/60Hz均可使用)，體積超小，外觀非常漂亮，是電器，電機正常，穩定工作的良好伴侶，作為對各種三相電動機及其它三相設備（如制冷壓縮機、水泵、風機、空壓機、電梯、注塑機），輸入電源的三相電壓缺相、逆相及三相電壓不平衡提供繼電保護。
本保護器只對三相電源的電源側采樣！輸出繼電保護。
一、保護特點
1. 動態缺相、靜態缺相保護：指被保護設備在運行狀態或非運行狀態時，任意一相發生斷相故障。指示燈形式為：紅燈亮，并優先
2. 錯相保護：防止L1、L2、L3三相交流電源相序接錯的一種保護措施。即時動作。指示燈形式為：黃燈亮；
3. 電壓不平衡保護：指三相電壓不平衡將會影響設備安全運行的一種電壓不平衡率的保護。電壓不平衡率高于8%時。指示燈形式為：缺相紅燈亮，并優先
4. 延時保護：有故障出現時監視器延時1~2秒后動作，繼電器釋放
5. 防雷擊，抗浪涌功能：內置防雷，抗浪涌保護電路，最大限度保護您的用電設備；
二、性能特點
1. 監視器的保護功能不受線路或負載的電流大小，沖擊電流、不平衡電流和負載性質的影響。能夠全性能、全氣候長期工作。功耗不大于2W；
2. 用于電機保護時對電機接線方式無要求；
3. 本產品符合GB/T 14048.1-2000、GB14048.5-2001 eqv IEC60947-1:1999；
4 .本產品的EMC符合GB4343-1995的無線電干擾特性測量方法和允許值；
三、工作特點
1. L1、L2、L3三相接線正確，監視器綠燈亮，繼電器吸合；如果相序接錯，監視器黃燈亮，只要交換L1、L2、L3三相中的任意兩相，監視器就能認定該相序并正常工作。當被保護的設備正常工作后出現黃燈亮，繼電器不吸合時，應視為外線路相序誤接，監視器具有防誤接保護功能；
2.. .L1、L2、L3三相缺相時，紅燈亮，綠燈不亮，繼電器釋放；電壓正常時恢復，綠燈亮，繼電器吸合；3. L1、L2、L3接三相交流電壓，NO、COM為常開觸點；NC、COM為常閉觸點。直接使用導線連接
4 L1、L2、L3三相電壓不平衡>8%時，紅燈亮，繼電器釋放；電壓回升至<5%恢復，綠燈亮，繼電器吸合
