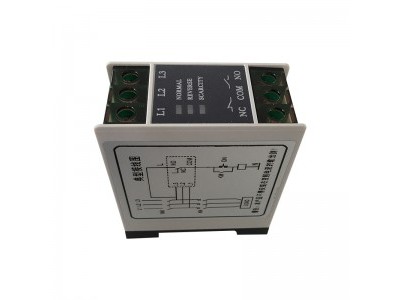

電機寶慈溪飛納得相序保護繼電器TVR-2000A

TVR-2000A缺相與相序保護器適用所有三相電源的保護器。適用3Ph 380V，50Hz/60Hz均可使用)，體積超小，外觀非常漂亮，是電器，電機正常，穩定工作的良好伴侶，作為對各種三相電動機及其它三相設備（如制冷壓縮機、水泵、風機、空壓機、電梯、注塑機、電動機、配電箱、水泵、油泵、中央空調機組、電控箱、配電柜、起重機），輸入電源的三相電壓缺相、逆相及三相電壓不平衡提供繼電保護。是工業設備運行中維護設備不可缺少的保護產品。

本產品符合GB/T 14048.1-2000、GB14048.5-2001 eqv IEC60947-1:1999；

本保護器只對三相電源的電源側采樣！輸出繼電保護。

一. 結構特點

1）安裝方式：該保護器底座采用35MM導軌式安裝，另內設兩個M4螺孔結構，可直接獨立安裝。

2）指  示  燈：以3個指示燈分別來指示：正常，缺相（電壓三 相不平衡），逆相

3）外型尺寸： 30mm×64mm×72mm。

二、保護特性

1. 缺相保護：指被保護設備在運行狀態或非運行狀態時，任意一相發生斷相故障。指示燈形式為：紅燈亮，并優先

2. 錯相保護：防止L1、L2、L3三相交流電源相序接錯的一種保護措施。即時動作。指示燈形式為：黃燈亮；

3. 三相電壓不平衡保護：指三相電壓不平衡將會影響設備安全運行的一種電壓不平衡率的保護。電壓不平衡率高于8%時。指示燈形式為：缺相紅燈亮，并優先

4. 防雷擊，抗浪涌功能：內置防雷，抗浪涌保護電路，最大限度保護您的用電設備；

三、工作特點

1.   L1、L2、L3三相接線正確，監視器綠燈亮，繼電器吸合；如果相序接錯，監視器黃燈亮，只要交換L1、L2、L3三相中的任意兩相，監視器就能認定該相序并正常工作。當被保護的設備正常工作后出現黃燈亮，繼電器不吸合時，應視為外線路相序誤接，監視器具有防誤接保護功能；

2..  .L1、L2、L3三相缺相時，紅燈亮，綠燈不亮，繼電器釋放；電壓正常時恢復，綠燈亮，繼電器吸合；3.   L1、L2、L3接三相交流電壓，NO、COM為常開觸點；NC、COM為常閉觸點。直接使用導線連接

4   L1、L2、L3三相電壓不平衡>8%時，紅燈亮，繼電器釋放；電壓回升至<5%恢復，綠燈亮，繼電器吸合

5..   監視器的保護功能不受線路或負載的電流大小，沖擊電流、不平衡電流和負載性質的影響。能夠全性能、全氣候長期工作。功耗不大于2W；
