溴化鋰吸收式冷水機組的附屬設備——燃氣燃燒器的結構及原理

   2019-11-14 和平29
核心提示:燃氣型溴化鋰冷/熱水機組采用燃氣燃燒器。外形結構主要有槍形和環形兩種。燃氣燃燒器設有主燃燒器和點火燃燒器。

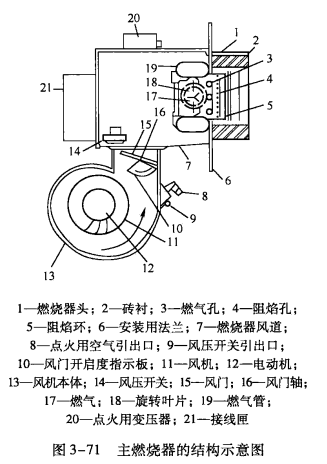

1燃氣燃燒器結構。燃氣型溴化鋰/熱水機組采用燃氣燃燒器。外形結構主要有槍形和環形兩種。燃氣燒器設有主燃燒器和點火燃燒器。主燃燒器的結構示意圖如圖3-71所示。它是由燃燒器頭、燃燒器風道、風機、電動機、風門、燃氣管,以及點火用的變壓器等組成的。

2燃氣燃燒器的工作原理。燃氣燃燒器的風機一般采用離心式,且由電動機帶動。其送風量由風門調節,以便與燃氣量匹配。通常,此類燃燒器為預先混合型,在燃燒時呈湍流狀態。燃燒器頭是由磚襯和阻焰環構成的。預先混合的燃氣形成火焰高速向前噴燃,不會導致低速逆火。燃燒器風道將風機送出的空氣加以速流,并從燃氣管的中心將空氣送到爐內。燃氣從燃氣管中的燃氣孔噴向中間流動的空氣,混合后燃燒。燃氣和空氣混合氣的一部分,經過阻焰孔進人主火焰周圍的環狀低速空間進行燃燒。這樣,提高了主火焰的燃燒速度,在防止主火焰脫離燃燒器而被吹滅的同時,可達到及時完成高負荷燃燒的作用,在爐筒的后部設有觀察孔,用于判斷燃燒狀態、檢查氣孔堵塞、磚襯脫落,以及阻焰環燒壞等情況。

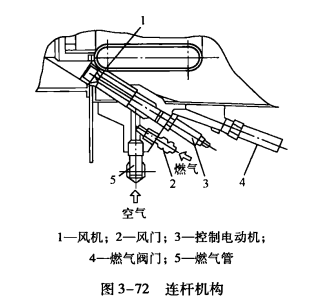

主燃燒器的空氣量和燃氣量調節機構是通過連桿機構相連的,如圖3-72所示。隨著負荷的變化,由控制電動機帶動連桿機構改變風門和燃氣閥門的開啟度。這樣,在高、中、低三種負荷下,可以保證有相應的過量空氣系數。在日常檢查時,應注意連桿機構接頭部位是否有松動的情況等。
