電磁閥的構造及舉例

   2019-11-15 十二36
核心提示:二次開啟式電磁閥的優點在于利用管道中介質的壓力作自給放大,造成壓差以推動活塞來控制網門 ,因此對電磁線圈的磁力要求不大,可做成一個通用尺寸而系列化。


電磁閥是一種開關式(即雙位式) 自動閥門 ,它能 適用于各種工質 ,包括氣體或液體的制冷劑、淡水、鹽水和潤滑油。

在制冷裝置中, 貯液器(或冷凝器)與膨脹閥之間一般都裝有電磁閥。在單機單庫場合,電磁閥的線圈往往同壓縮機的電動機線路串接。當壓縮機啟動運行 ,電磁閥隨即開啟;壓縮機售止工作時,電磁閥馬上關閉 ,以免大量制冷劑液體在停機時進入蒸發器,防止壓縮機在再次啟動時發生液擊沖缸現象。在一機多庫或多機多庫場合,電磁闊受溫度繼電器控制。當溫度下降至調定下限值時,電磁閥關閉 ,停止供應制冷劑,讓庫溫回升;當溫度上升到調定上限值時,電磁閥開啟,供應制冷劑降溫。

電磁閥一般由電磁頭外殼、線圖、鐵藝、彈簧、膜片或活塞、閥體、密封環等主要部件組成。目前國產的電磁閥雖有多種形式,但就其動作原理來說基本上是兩種,一種是直接動作的(即一次開啟式),另一種是間接動作的(即二次開啟式)。

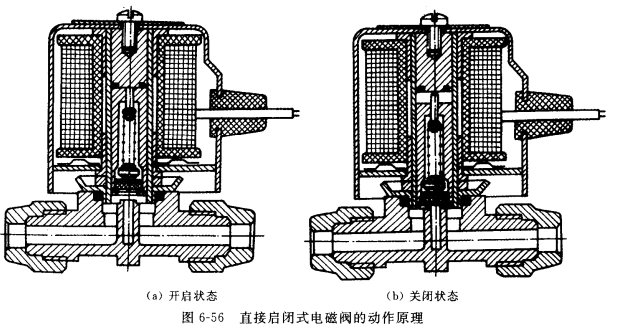

FDF-3型電磁閥是通徑為3mm的一次開啟式電磁閥。其結構見圖6-56。它的工作原理是:當接通電源時,線圈通電產生磁場, 鐵芯被磁力吸起 , 閥口被打開,流入端與流出端相通 ;當線圈電源被切斷時,磁力消失, 鐵芯在彈簧力和自重的作用下關閉閥門。

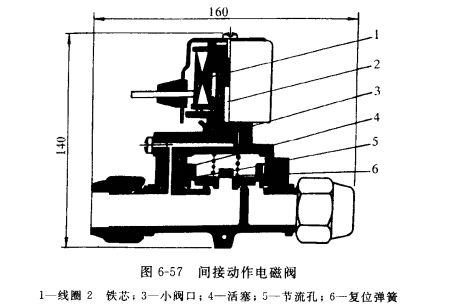

FDF-25型電磁閥是通徑為35mm的二次開啟式電磁閥。其結構見圖6-57所示。它的工作原理是:當線圈1接通電源時,產生磁場,吸起鐵芯 2,小閥口3 被打開,使活塞上部空間與閥后相通 ,此空間內的壓力迅速下降至閥后壓力,由于閥后壓力低于閥前壓力,故在活塞上下形成了一個壓力差,從而使活塞向上移動閥門 被打開,當線圈電源被切斷時,磁力消失, 鐵芯在彈簧力和自重的作用下,下落關閉小閥口,此時間前介質通過活塞上的平衡小孔進入活塞上部空間,使上部空間壓力等于閥前壓力,活塞在彈簧力和自重的作用下,下移關閉閥門。

二次開啟式電磁閥的優點在于利用管道中介質的壓力作自給放大,造成壓差以推動活塞來控制網門 ,因此對電磁線圈的磁力要求不大,可做成一個通用尺寸而系列化。
