組合型自動調節閥的特點是利用一種規格的導效作為控制閥 , 采用多種規格的主閃作為執行閥 ,組合一起工作來滿足各種制冷裝置的需要 ;還可以按實際需要 ,把各種性能不同的導閥串聯起來,共同控制某一主閥 ,以達到多參數的控制效果。
主閥

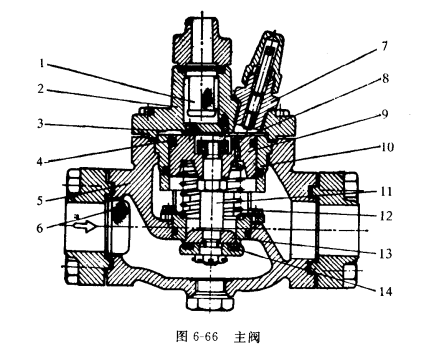

閥的結構見圖6-66,主要零件有: 閥體, 閥蓋、閥芯、活塞桿、活塞、活塞套和彈簧等, 閥體上（或閥蓋上）有手動頂桿,必要時可用項桿將活塞頂起 ,使常閉型主閥閥芯開啟,常開型主閥必要時也可以用項桿將閥芯關閉 ,活塞上有直徑1mm的平衡孔。
閥體用法蘭與管道連接,導管用螺釘連接,主管濾網被活塞套壓住,導管小濾網被螺母壓住。
其工作原理以液體常閉型主閥為例,活塞上腔經導壓閥接至較主效進口討力低18kP處, 若導閥開啟,則活塞上腔降壓,因活塞下部對上部的壓差作用,克服彈簽力和活塞自重將活塞頂起 ,則打開主閥口; 若導閥關閉 ,則高壓液體通過活塞上Ф1mm平衡孔使上腔增壓，使活塞上下壓力平衡 ,在自重和彈簧力作用下,主閥芯下落而關閉主閥口。
主閥安裝注意事項 :
a主閥在拆檢時,應清除 勝物洗滌干凈,有的部位不宜隨便拆開,如塞活組件除非生銹 ，一般不拆。
b主閥自重和彈力關閉 ,安裝時要注意正、側兩個方向垂直吊線,以保證閥體水平。
c主閥的焊接、螺紋連接等均注意廠家使用說明。
d液用主閥的導壓通道接向閥后的出口方向(減壓開啟或關閉 );氣用主閥的導壓通道接向閥前進口方向(加壓開啟或關閉 )。
e主閥接入管道后主要觀察有無滲漏,有泄漏則有”“絲絲"聲音。主閥裝在液管作供液用時,有泄漏閥口處會結霜或結露。

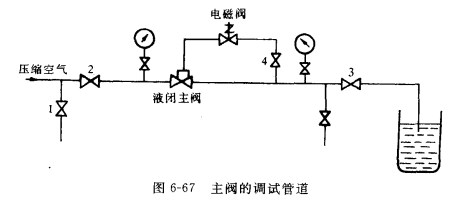

主閥性能試驗如圖6-67所示,主要檢驗在規定的壓卷( 見表 6-12)時,能否開啟或關閉。閥 2和閥 3為主管調壓閥 , 閥 1為旁通閥。當管路有滲漏時,可用閥 4來鑒別是主閥漏還是導閥漏。當閥 4關閉后,如主管仍有泄漏,則證明是主間關閉不嚴。
