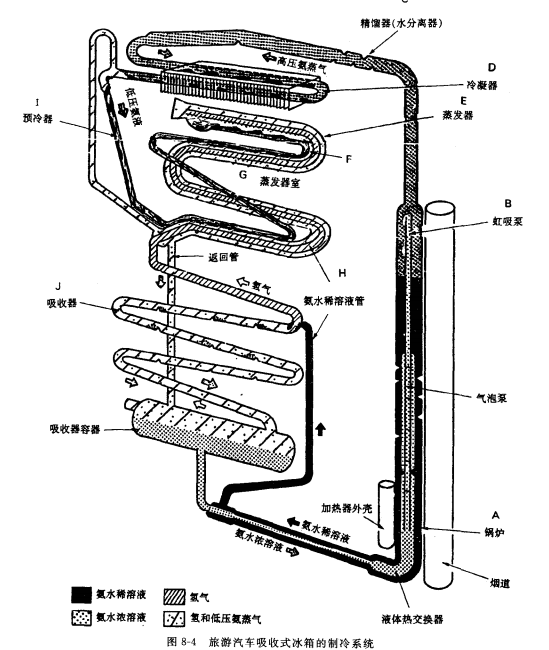

吸收式制冷廣泛用于以電力為主的旅游汽車和住宅，因其不含運動部件和幾乎無噪音，而被認為是有獨特之處的制冷方法。吸收式冰箱廣泛用于汽車旅館。典型的吸收機組示于圖8-4。它是以氨,氫,水為工質的吸收一擴散式制冷系統。吸收一擴散式冰箱有4個主要部件，發生器(鍋爐)A；冷凝器D;；蒸發器E和吸收器J。這四部分由鋼管連接。整個系統焊接連在一起。發生所需的熱量取自發生器(鍋爐)A上的氣體傾燒器或電加熱器。
系統充灌有氨、水和氧。混合溶液量在所處壓力下可使氨在室溫條件凝結。當機組開始運行的時候, 部分加水的氨濃溶液仍然處于發生器容器中。先對鍋爐(即發生器)A加熱,使溶液溫度上升到沸點177℃,則一些氨氣泡在桶(管)中上升經虹吸泵上部口噴出(這是循環的動力)。而跑掉氨氣后的氨水稀溶液從發生器的外套管中回落 ,經液體熱交換器吸熱后進入氨水稀溶液管向上至吸收器上部。隨后,作為稀溶液通過吸收器J,其間吸收氨蒸氣后變成氨水小溶液,再匯集到吸收器容器中。在這里可注意到,系統中水的循環路線是：發生器內管→氣泡稍→虹吸泵→發生器外套管→液體熱交換器→氨水稀溶液管→吸收器→吸收器溶器→液體熱交換器內管→發生器內管。
當離開蒸氣泵B時,氨蒸氣約149℃。氨氣與水蒸氣混合,水蒸氣在精餾器中從混合氣中涂結出來。然后,純氨蒸氣流經處于室溫下的冷凝器D。在此,氨凝結后,高壓液氨降流到預冷器I。當液氨到達蒸發器E時,溶液開始蒸發并擴散至氫氣中。使冷凍室溫度降到-31℃至-18℃之間。
