膨脹式濕度檢測、調節儀表是根據物體熱脹冷縮原理制成的。根據膨脹物質的形態又分為固體膨脹式和液體膨脹式兩大類。
電接點水銀溫度計

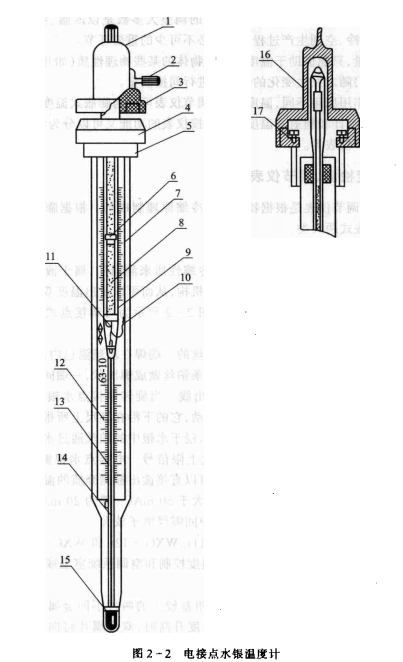

電接點水銀溫度計是利用水銀波體的熱張冷縮性質來測溫的,屬于液體膨脹式溫度計。這種濕度計與普通的水銀溫度計相比,增加了調節機構,從而可以發出溫度雙位調節信和導。電接點水銀溫度計有國定接點式和可調接點式兩種。圖2 -2所示為可調接點式電接點水銀溫度計結構圖。
電接點水銀溫度計有兩條鍋金屬絲,一條鉑絲的一端焊在玻璃溫包內,使鉑絲漫于溫包的水銀中,另一端燒結在玻璃外殼上作引出線。另一條鉑絲做成螺旋狀,一端同鎢絲一起固定在指示鐵下端,另一端燒結在玻璃外殼上,作鎢絲的引出線。當旋轉電接點水銀溫度計上部的磁鋼套時,指示鐵能隨著在上標尺刻度范圍內做上下移動,它的下沿在標尺上所指出的即為給定值。當被測溫度上升到給定值時,水銀柱面和鎢絲相磺,浸于水銀中的鉑絲通過水銀與鎢絲接通。對于外電路來說 ,相當于通過水銀融點發出一個溫度上限信號。電接點水銀溫度計有上、下兩個標尺,上標尺用于指示溫度的給定值,通過下標尺可以直接讀出被測介質的溫度。
電接點水銀溫度計的接點額定電流很小,不大于50 mA(一般為20 mA以下) ,因此,在與繼電器,電磁疝等配合使用時不能直接進行連接,中間需經電子放大。
目前常用的電接點水銀溫度計有WXG - 11t、WXG - 12t和WXG - 13t型,分度值可達0.5 T。由于精度較高 ,多用于冷卻物冷藏間的溫度控制和空調系統室溫或露點溫度控制
