傳感器的信號處理方式——特性補償

   2019-11-28 十二1180
核心提示:為了能在寬溫度變化范圍內測量物體的應變,就有應變傳感器因溫度變化而產生的輸出量 , 這種輸出量是無效的,而往往又不能忽略。

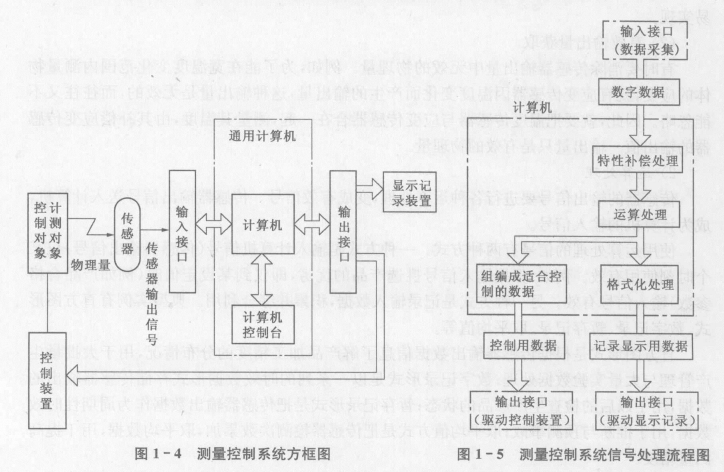

傳感器測量控制系統框圖如圖1-4所示。傳感器檢測變換的信號送往計算機,由計算機進行處理,然后,計算機根據指令把處理結果送至控制、顯示及記錄裝置等。

該系統的信號處理流程如圖1-5所示。傳感器輸出信號通過輸入接口電路變換為計算機易處理的數字信號,然后輸入到計算機,計算機把該信號處理為控制等裝置所要求的信號格式,通過輸出接口電路輸出,驅動控制裝置,并顯示與記錄。

計算機對傳感器輸入的數據要進行特性補償運算處理、格式化并組編成適合于控制的數據,根據控制指令輸送到外設。

特性補償

(1) 輸入/輸出特性補償

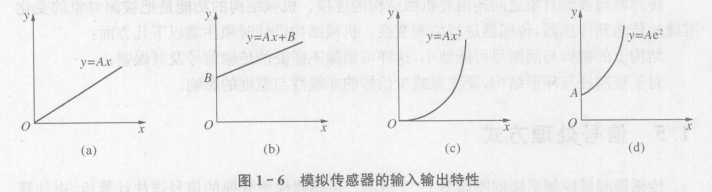

一般來說 ,傳感器的輸入/ 輸出特性是非線性的,不能直接顯示與記錄,必須進行非線性校正,即補償。模擬信號輸出傳感器的典型輸入/輸出特性如圖1-6所示。圖1-6(a)

表示通過原點的直線,線性度好。輸出值乘以系數即可直接顯示其真值。圖1 - 6(b) 表示不通過原點的直線,需要 進行減去了B值處理。圖1- 6(c)是平方特性,需要求平方根運算以及系數補償。圖1 - 6(d)是指數形式的特性,需要對數變換處理。

除此之外還有各種形式的輸入輸出特性,因此需要進行相應處理,運用計算機軟件極易實現。

(2)有效輸出量獲取

有時要消除傳感器輸出量中無效的物理量。例如,為了能在寬溫度變化范圍內測量物體的應變,就有應變傳感器因溫度變化而產生的輸出量 , 這種輸出量是無效的,而往往又不能忽略。因此,就要把溫度傳感器與應變傳感器合在一起 ,測量其溫度,由其補償應變傳感器的輸出值。輸出量只是有效的物理量。
