熱電偶遠離溫度測量器時,不用導線連接是非常理想的,但是,這種熱電偶價高。如果采用廉價的熱電偶,就要用導線連接,稱為補償導線。
補償導線有兩類,一類是采用與熱電偶相同材料的伸長型,另一類是利用與熱電偶的熱電勢類似特性的合金補償型。伸長型精度高 ,而補償型價廉。不言而喻,K型熱電偶必須采用K型熱電偶用的補償導線。
采用補償導線要注意以下兩點:

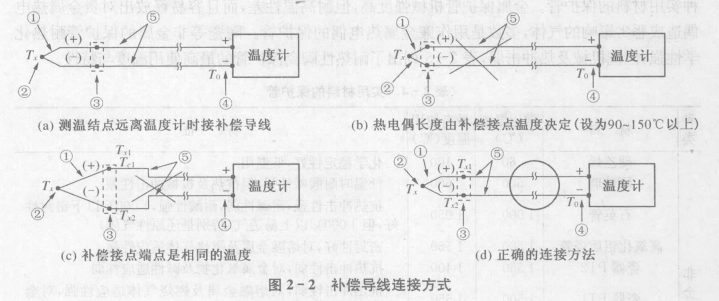

其一,熱電偶的長度由補償點的溫度決定。熱電偶長度與補償導線長度要最佳配合,例如,熱電偶長 50 cm 補償導線5 m為宜。補償導線使用溫度為90~150℃。它與熱電偶連接如圖2- 2所示,圖中,①為熱電偶,②為測溫結點,③為補償結點,四為基準結點;加為補償導線。熱電偶與補償導線結點(這點稱為補償結點)的溫度不能超過補償導線的使用溫度,如圖2- 2(b)所示。熱電偶變冷,如圖2- 2(d)所示， 需 要把熱電偶伸長到補償導線的使用溫度范圍。因此,測量結點溫度高 ,熱電偶可長 ;溫度低,熱電偶可短。補償結點間要做到?jīng)]有溫差。
其二,熱電偶與溫度計之間增加一個溫度結點(補償結點), 誤差要盡可能地小。為此，端點要靠緊,做到不產生溫差。
