集成(IC)溫度傳感器
集成傳感器是采用硅半導體集成工藝 而制成的,因此亦稱硅傳感器或單片集成溫度傳感器。
模擬集成溫度傳感器
模擬集成溫度傳感器是在20世紀80年代問世的,它是將溫度傳感器集成在一個芯片上、可完成溫度測量及模擬信號輸出功能的專用集成溫度傳感器。模擬集成溫度傳感器的主要特點是:功能單一(僅測量溫度)、測溫誤差小、價格低、響應速度快、傳輸距離遠、體積小;徽功耗等,適合遠距離測溫、控測,不需要進行非線性校準,外圍電路簡單。下面介紹一種具有高靈敏度和高精度的模擬集成溫度傳感器AN6701。

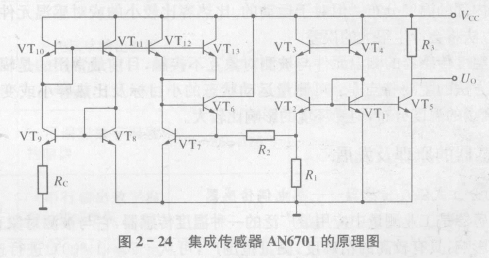

AN6701的原理圖如圖2-24所示,它由溫度檢測電路、`溫度補償電路以及緩沖放大器三部分組成。
集成溫度傳感器的檢測電路是根據晶體管對兩個發射極的電流密度差產生基極-發射極之間電壓差(UBC)的原理而工作的。圖2-24所示為溫度檢測及溫度補償VT1~VT5為檢測電路,VT8~VT11及Rc組成的電路產生正比其絕對溫度的電流;通過VT12和-VT13輸入VT7即可獲得應于輸入電流的補償溫度。Rc為外感器的校準比較方便。
數字溫度傳感器
數字溫度傳感器是在20世紀90年代中期問世的。它是微電子技術、計算機技術和自動測試技術(ATE)的結晶。目前,國際上已開發出多種智能溫度傳感器系列產品。智能溫度傳感器內部都包含溫度傳感器、A/D轉換器、信號處理器、存儲器(或寄存器)和接口電路。有的產品還帶多路選擇器,中央控制器(CPU)、隨機存取存儲器(CRAMD)和只讀存儲器CROM)。智能溫度傳感器的特點是:能輸出溫度數據及相關的溫度控制量，適配各種微控制器（MCU）；它是在硬件的基礎上通過軟件來實現測試功能的，其智能化也取決于軟件的開發水平。
