管子鉸板(俗稱代絲)是用手工鉸制外徑為6.100mm各種鋼管外螺紋(外絲扣)的主要工具，分為普通式和輕便式兩種。

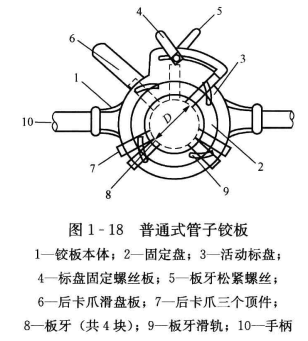

1、普通式管子鉸板。普通式管子鉸板主要由板體、扳手和板牙三部分組成，如圖1-18所示。每種規格的管子鉸板都分別附有幾套相應的板牙，每套板牙可以套兩種尺寸的螺紋。
2、輕便式管子鉸板。如圖1-19所示，輕便式管子鉸板只有一個扳手，扳手端頭內，備有R1/2管螺紋，以便操作者根據施工場地具體情況，選配一根長短適宜的扳手把。
使用管子鉸板時，預先要檢查絲板和板牙規格是否符合所要套的螺紋要求，再按板牙的順序號1, 2, 3, 4裝入和板牙號相同的絲板牙室內，不得顛倒或亂裝。然后，松開標盤固定螺釘，把手柄向左推，轉動活動標盤至管徑相應的規格與固定標盤對準，再擰緊固定螺釘。接著松開后爪，把管子絲板套在管子(標盤應面向操作者)，再擰緊后爪，使壓緊螺釘輕壓在管壁上。套絲時，人應站在管子絲板前面，一手扶住絲板向內推，另一手按順時針方向轉動絲板手柄。當板牙進入管子2扣時，人站在絲板手柄一側繼續均勻用力旋轉手柄(注意不得用加套管等接長手柄)，使板牙緩緩而進。
套絲過程中，要經常向切削處加機油潤滑和冷卻板牙。套絲的切削深度要適當，不同管徑應有不同的套絲次數:DN32mm以下，最好2次套成;DN32-vDN50mm，可分2次或3次;DN50mm以上必須在3次以上。嚴禁一次完成。
為使套成的螺紋有一定的錐度(俗稱拔梢)，常常是利用在套絲過程中逐漸松開板牙的壓緊螺釘來達到的。螺紋加工到規定長度后，松開板牙壓緊螺釘，再輕輕取下板牙和手柄，不得回旋退出，并清理螺紋表面及管子絲板上的鐵屑和油污。
