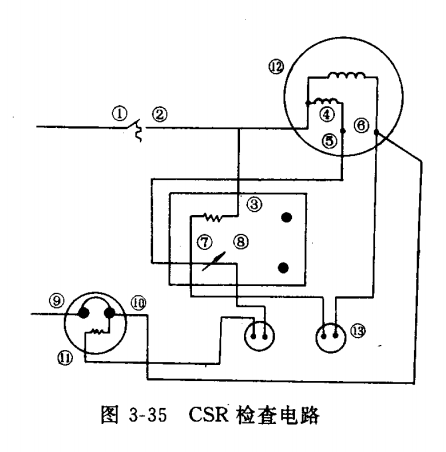

空調器單相電動機CSR電路需要電壓式繼電器啟動,這種電路檢查方法參見圖3-35。
這種電路檢查方法如下：
(1)檢查電源電壓是否正常,若電源無誤將空調器電源切斷以便進行檢查。
（2）切斷風扇電動機的一根導線。
（3）將萬用表調至歐姆檔調好零件,檢查1、2是否導通,若不導通可能是溫控器有故障，若在要求的溫度狀態電路不通,溫控器必壞無疑。應更換一只新的同一型號,同一規格的溫控器，若導通，應繼續檢查。
（4）檢查2、3之間導線是否導通,若導導通應繼續檢查,若不導通應將斷線或松動的接點修復。
（5）檢查2、4間導線若導通應繼續檢查,若不導通應將斷線或松動的接點修復。
（6）將啟動端的接點5的導線拆下,檢查5、6之間是否導通,并將所測繞組的電阻值與廠家規定的電阻進行比較,若阻值正常可表明啟動繞組良好。若繞阻值不正常或不導通,表明壓縮機繞組斷路應更換同一型號規格的新壓縮機。
（7）檢查運轉繞組將運轉繞組的接點8的接線拆下,檢查4、6之間是否導通,若繞組阻值正常表明運轉繞組良好,若阻值不正常或根本不通,表明運轉繞組故障應更換壓縮機。
（8）檢查繼電器的3、7兩點是否導通,若不導通表明繼電器線圈已壞,應更換同一型號、規格之繼電器。若導通應繼續檢查。
（9）檢查人7和8兩點,若導通可繼續進行檢查,若不導通表明繼電器觸點有問題，應更換繼電器。
（10）檢查啟動繼電器8和4間是否導通,當用尺RXlkΩ檔時,若指針偏轉表明電容器良好。若指針不偏轉電容器斷路,應更換同一型號,同一規格的電容器。
