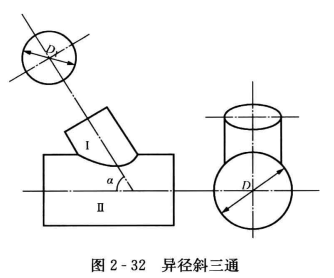

異徑斜三通的投影圖如圖2-32所示，從圖中可知主管外徑為D、支管外徑為D1、支管與主管軸線的交角為a。
要畫出支管的展開圖和主管上開孔的展開圖，首先要求出支管與主管的接合線(即相貫線)。接合線用如圖2-32所示的作圖方法求得。
(1)首先，畫出異徑斜三通的立面圖和側面圖，在這兩個圖的支管端部各畫半個圓，并將其6等分，等分點標號為1, 2, 3, 4, 3, 2, 1。然后，在立面圖上通過諸等分點作平行于支管中心線的斜直線，同時在側面圖上通過各等分點向下作垂線，這組垂線與主管圓周相交，得到交點1",2", 3", 4", 3", 2", 1"。
(2)過點1", 2", 3", 4", 3",2", 1"向左分別引水平線，使之與立面圖上支管斜平行線相交，得交點1', 2',3', 4', 5', 6', 7'。將這些點用光滑曲線連接起來，即為異徑三通的接合線。

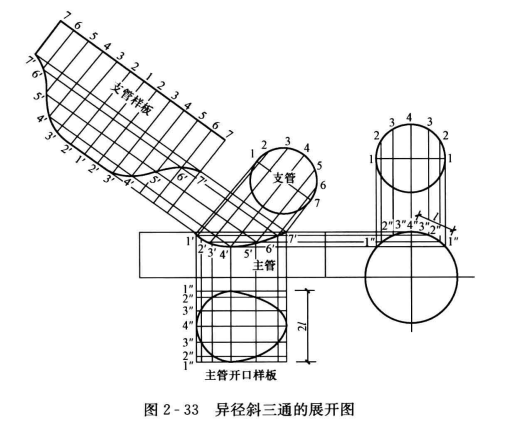

求出異徑斜三通的接合線后，就得到完整的異徑斜三通的正立面圖，再按照等徑斜三通展開圖的畫法，畫出主管和支管的展開圖，如圖2-33所示。
