風管的配件制作

   2019-12-02 和平4023
核心提示:風管的彎頭、三通、四通、變徑管、異形管、導流葉片、三通拉桿閥等主要配件所用材料的厚度及制作要求應符合《通風空調工程施工規范》(GB50738-2011)中同材質風管制作的有關規定。

1風管的彎頭、三通、四通、變徑管、異形管、導流葉片、三通拉桿閥等主要配件所用材料的厚度及制作要求應符合《通風空調工程施工規范》(GB50738-2011)中同材質風管制作的有關規定。

2矩形風管的彎頭可采用直角、弧形或內斜線形,宜采用內外同心弧形,曲率半徑宜為一個平面邊長。

3矩形風管彎頭的導流葉片設置應符合下列規定:

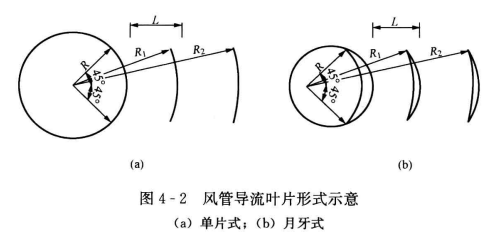

1)邊長大于或等于500mm且內弧半徑與彎頭端口邊長比小于或等于0.25時,應設置導流葉片,導流葉片宜采用單片式、月牙式兩種類型(4-2)。



2)導流葉片內弧應與彎管同心,導流葉片應與風管內弧等弦長。

3)導流葉片間距L可采用等距或漸變設置的方式,最小葉片間距不宜小于200mm,導流葉片的數量可采用平面邊長除以500的倍數來確定,最多不宜超過4片。導流葉片應與風管固定牢固,固定方式可采用螺栓或鉚釘。

4圓形風管彎頭的彎曲半徑(以中心線計)及最少分段數應符合《通風與空調工程施工規范》(GB 50738-2011)的相關規定。

5變徑管單面變徑的夾角宜小于30°,雙面變徑的夾角宜小于60°,圓形風管三通、四通、支管與總管夾角宜為15°~60°。
