空調工程風口的制作方法介紹

   2019-12-04 和平3607
核心提示:通風空調工程中,常用的風口類型是裝有網狀或者條形格柵的矩形回風口,它與其他類型風口不同的是不設聯動調節裝置。

風口又叫空氣分布器。在通風管上設置各種形式的送風口、回風口以及排風口,用來向房間內送入空氣或者排出空氣,并調節送入或排出的空氣量。

通風空調工程中,常用的風口類型是裝有網狀或者條形格柵的矩形回風口,它與其他類型風口不同的是不設聯動調節裝置。

空調工程中最常用的135型風口,調節范圍達135°,其形式有單層、雙層及三層,根據精度要求選用。雙層與三層百葉風口可調節氣流的水平方向,還可作豎向調節,如送熱風時使氣流向下,送冷風時使氣流向上。

風口加工時,應當注意各部位的尺寸,如內部葉片和外框的尺寸應正確,相互配合時應適度,不應當有葉片與外框相碰擦的現象;另外,活動部分,如軸、軸套的配合尺寸要松緊適度。裝配好后,為了防止生銹,應當加注潤滑油。油漆最好在裝配前進行,以免把活動部位漆住而影響調節。各類風口構造及加工要點如下。

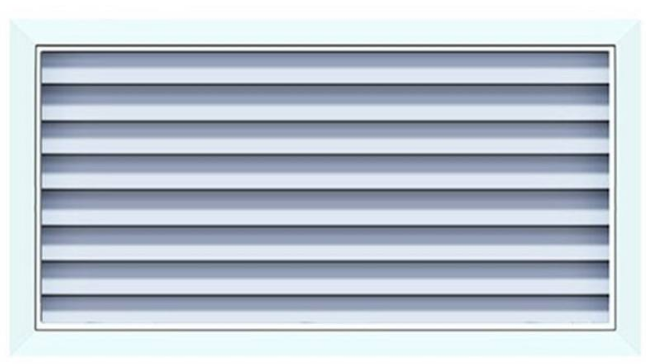

單層百葉送風口

單層百葉送風口是由若干片薄鋼板制成的葉片用鉚釘固定在外框上組成的。

剪切葉片和外框時,可用剪板機把板材按尺寸剪成平直的條板,再用手剪修整成所需的形狀。

葉片用摩擦壓力機或手扳爪力機,通過模具將兩邊沖壓出所需的圓棱.然后用銼刀銼掉毛刺,并鉆好鉚釘孔,再把兩邊的耳環扳成直角。

外框的板條剪好后,應用銼刀銼去毛刺。兩側的板條按圖上標定的尺寸精確地劃出鉚釘孔位置,在臺鉆上鉆孔,然后用手動扳邊機把板條扳成角鋼形狀,用電焊把四角焊牢,并檢查外表平整和角方,最后把葉片一片一片地鉚在外框上,兩端襯上墊圈。

葉片在外框上不要鉚接過緊.用手應能扳動,但也不要鉚得太松,防止氣流將葉片吹動。
