空調工程風口的制作——雙層百葉送風口

   2019-12-04 和平7119
核心提示:組裝后,圓形風口必須做到圓弧度均勻,外形美觀,矩形風口四角必須方正,表面平整、光滑,風口的轉動調節機構靈活、可靠,定位后無松動跡象。

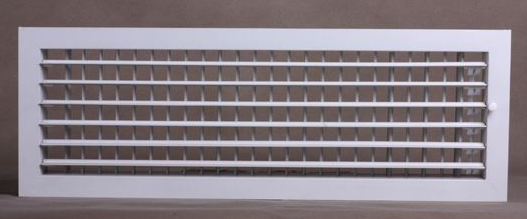

雙層百葉送風口

雙層百葉送風口由外框、兩組相互垂直的前葉和后葉片組成。

1外框制作。用鋼板剪成板條,銼去毛刺,精確地鉆出鉚釘孔,再用扳邊機將板條扳成角鋼形狀,拼成方框。然后檢查外表面的平整度,與設計尺寸的允許偏差應不大于2mm;檢查角方,要保證焊好后兩對角線之差不大于3mm;最后將四角焊牢再檢查一次。

2葉片制作。將鋼板按設計尺寸剪成所需的條形,通過模具將兩邊沖壓成所需的圓棱,然后銼去毛刺,鉆好鉚釘孔,再把兩頭的耳環扳成直角.

3油漆或烤漆等各類防腐均在組裝之前完成。

4組裝時,不論是單層、雙層,還是多層葉片,其葉片的間距應均勻,允許偏差為士0.1mm,軸的兩端應同心,葉片中心線允許偏差不得超過3/1000、葉片的平行度不得超過4/1000

5將設計要求的葉片鉚在外框上,要求葉片間距均勻,兩端軸中心應在同一直線上,葉片與邊框鉚接松緊適宜,轉動調節時應靈活.葉片平直,同邊框不得有碰擦。

6組裝后,圓形風口必須做到圓弧度均勻,外形美觀,矩形風口四角必須方正,表面平整、光滑,風口的轉動調節機構靈活、可靠,定位后無松動跡象。風口表面無劃痕、壓傷與花斑,顏色一致,焊點光滑。

插板式風口

插板式風口由插板、導向板、擋板等組成插板式風口在調節插板時應平滑省力。制作的插板應平整、邊緣光滑。在風口孔洞處的上邊下邊各設一根,上下兩導向板應平行,在插板的尾端設!擋板并與插板吻合。導向板與插板均用鉚釘固定在矩形或圓形風管上。插板尾端兩角加工為R5的圓弧
