空調工程風管與部件安裝的禁忌與措施_矩形彎頭直角處出現渦流

   2019-12-04 和平4002
核心提示:通風系統中,氣流經過矩形直角彎頭處阻力大,風壓降低。出現這種情況的主要原因有:在矩形彎頭處由于未設里導流葉片或者導流葉片尺寸、位置不符合要求,氣流在夸頭直角處出現渦流現象。

矩形彎頭直角處出現渦流

通風系統中,氣流經過矩形直角彎頭處阻力大,風壓降低。出現這種情況的主要原因有:在矩形彎頭處由于未設里導流葉片或者導流葉片尺寸、位置不符合要求,氣流在夸頭直角處出現渦流現象。

措施

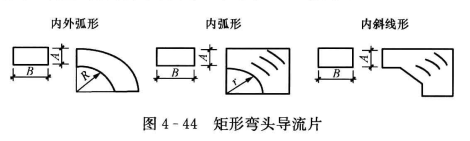

當矩形彎頭寬度超過500mm時,在彎頭直角處應當設置導流葉片,導流葉片位置和外形尺寸應當符合設計要求,如圖4-44所示。

法蘭通用性差

通風系統安裝時,由于法蘭表面不平整,螺栓孔不重合,圓形法蘭圓度、對角線、內徑及內邊尺寸不規范,直接影響到安裝質量與進度。出現這種現象的主要原因有:下料時,角度沒有調直,尺寸不準確;國形法蘭熱垠時,因加熱不均,受力不勻或者胎具弧長不準確等,都會出現扭曲,致使表面不平,圓度差;矩形法蘭胎具直角不準確或者四邊收縮f不相等;法蘭螺栓鉆孔時定位不準;法蘭焊接時,接口焊縫變形。

措施

法蘭下料尺寸應當準確,鋼板、角鋼應當事先進行校正,圓形法蘭的內徑、矩形法蘭的內邊尺寸允許誤差為2mm,平整度誤差不能大于2mm;圓形法蘭應按材料受熱程度分段進行垠制;焊接法蘭時,應當先點焊找正位置后進行滿焊;法蘭鉆孔時,為便于準確定位,防止鉆頭滑動位移,可以在鉆孔中心處預先沖凹定位;法蘭鉆孔后,應再次校對其位置,保證通用性。
