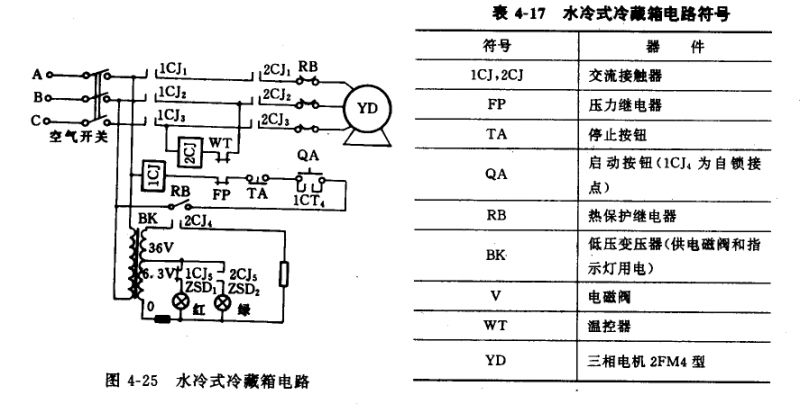

水冷式冷藏箱的冷凝器采用冷卻水進行冷卻,其冷凝器多為臥式殼管式。壓縮機為三相電源全封閉式(2FM4),其電路圖如圖4-25和表4-17所示。其電路工作分析如下：
電源為三相A,B,C(黃,綠.紅)通過空氣開關進行電源的通斷。壓縮機電動機接在三相電路中,分別由三相中的交流接觸器1CJ,2CJ進行控制。當手動按下啟動按鈕QA時,第一交流接觸器1CJ的觸點吸合,1CJ線圈由三相電源中的A相和B相供電(回路為A相一1CJ—FP—TA—QA—RP—電源B)。1CJ通電后三個動觸點吸合。第二交流接觸器2CJ的線圈由B相與C相供電,假若第一交流接觸器沒電,第二交流接觸器也不會有電。也就是說三相電源A，B,C均有電時才能使電動機的三個繞組通電運轉。若三相電路中有B相或C相斷電，第二交流接觸器的觸點不能接通,則電動機不能運轉。
主控制線路包括空氣開關(空氣斷電器)、交流接觸器.熱繼電器,其特點是采用1CJ和2CJ兩個交流接觸器來控制主電路并將溫度控制器WT和壓力繼電器FP的常閉觸點分別串聯在兩個交流接觸器各自的電磁線圈回路中進行控制。
當制冷壓縮機的壓力及制冷循環均正常時,制冷機組隨著溫度控制器給定的溫度范圍開，停。壓力繼電器和熱繼電器等保持元件,在制冷系統的壓力過高或過低及電動機超載時均能動作,自動切斷壓縮機電動機電路,而且不能自動復位(需要人工復位)。
制冷管路中的電磁閥由變壓器的次級線路供電(36V),由2CJ4觸由點進行控制,并由一個保險絲進行保護。在壓縮機運轉時,電磁閥開啟,當壓縮機停止,電磁閥關閉,這樣可以防止液擊。
指示燈用電也是由變壓器供給(6.3V)，其中紅燈為電源指示燈,只要電源接通,按下啟動按鈕TA后,紅燈亮,制冷機運行時,指示燈綠燈也亮。紅色指示燈在按下停止按鈕時熄滅，綠色指示燈在箱內達到給定溫度時壓縮機停止時熄滅。
在熟悉電路原理的基礎上進行電氣檢修。
