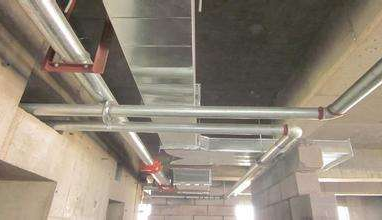

架空敷設
1、架空管道敷設除了設置專用支架外，通常應沿墻、柱、梁布置.制冷系統的吸氣管與排氣管布置在同一支架，吸氣管應當布置在排氣管的下部。多根平行的管道間應當留有一定的間距，一般間距不小于200mm。
2、在管道與支架間設置用油浸處理過的木塊以防止吸氣管道與支架接觸產生“冷橋”現象。
3、敷設制冷劑的液體管道，為防止產生“氣囊”與“液囊”增加管路阻力，影響系統正常運轉，不能有局部向上凸起的管段，氣體管道不能有局部向下凹陷的管段，從液體主管接出支管時，一般應當從主管的上部接出。
4、制冷管道的三通接口，不能使用T形三通，要制成順流三通。若支管與主管的管徑相同且DN<50mm時，主管應當局部加大一個規格制成擴大管后，再開順流三通。
5、為防止熱報彎生成氧化皮或者嵌在管壁上的砂子增加系統的污物，制冷管道彎道應當采用冷報彎。彎管的曲率半徑一般不小于管子外徑的3.5倍。制冷管道不得采用焊接彎管、皺褶彎管以及壓制彎管。
地下敷設
地下敷設分為通行地溝敷設、半通行地溝敷設以及不通行地溝敷設。行地溝通常凈高不小于1.8m。若地溝為多管敷設時，低溫管道應當敷設在遠離其他管道并在其下部位置。半通行地溝凈高一般為1. 2m。不能冷熱管同溝敷設。不通行地溝常采用活動式地溝蓋板，低溫管道單獨敷設。
