差分范圍小的調節器能使被調參數的波動小，調節質量較高,但調節器動作頻繁。此種現象對于容量系數和時間常數比較小的調節對象更為嚴重。因此，在滿足生產工藝要求的前提下,應盡量將調節器的差分范圍調大些,以延長調節器和執行機構的壽命。
（3）雙位調節器的調節過程曲線。雙位調節調節過程曲線,即是雙位調節系統的過渡過程曲線。

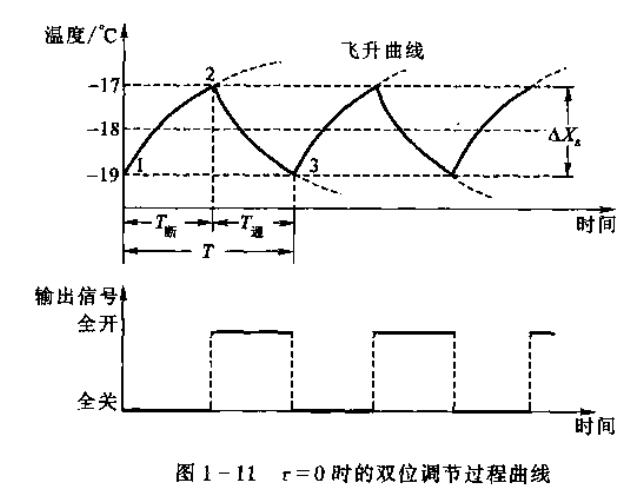

從上例中知道被調參數達到上限或下限時,調節器就立即動作。這種無時間延遲的雙位調節過程可用圖1-11所示的曲線表示。當調節器的輸出觸點斷開,電磁閥關閉,庫溫按飛升曲線沿1~2上升。當庫溫升到上限-17℃時,調節器的輸出觸點閉合,電磁閥開啟向蒸發器供液，庫溫又按飛升曲線2~3下降。當庫溫降到下限-19℃時,調節器的輸出觸點再次斷開，電磁閥關閉,庫溫再次回升……雙位調節器的調節過程曲線是一個不衰減的等幅振蕩過程。1一2—3為調節過程的一個周期。

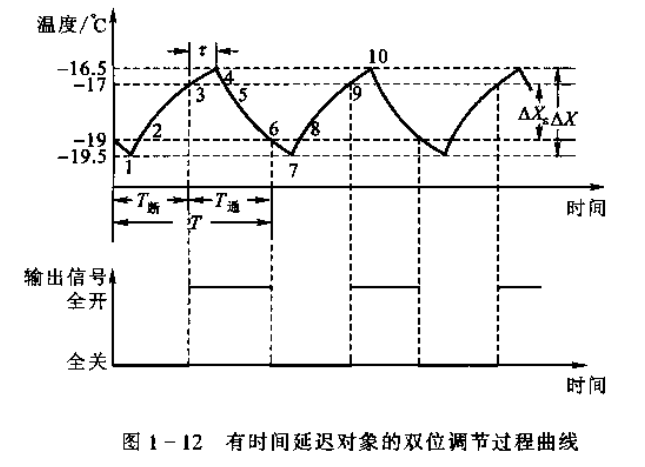

時間延遲是自動調節系統中客觀存在的。在延遲時間內,調節作用無法影響被調參數，被調參數將繼續沿原來的方向變化,使動態偏差增回大。1-12所示為具有時間延遲的雙位調節器調節過程曲線。
當庫溫上升到-17℃時,調節機構已動作,但由于時間延遲的影響,溫度將沿原來的飛升曲線繼續上升,假設升到-16.5℃時才開始下降。
