機械通風逆流式冷卻塔的配水——管式配水

   2019-12-07 和平3682
核心提示:配水管進口流速可參照自然通風冷卻塔中的要求,水力計算方法也相同。

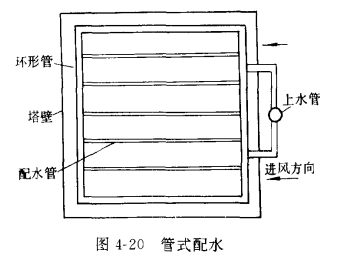

1管網配水。圖4-20所示為管式配水的例子。上水管分成2條支管,支管同環形管相連,環形管連接配水管,再通過噴頭將熱水盡量均勻地灑到填料上。環形管的作用為保證四面管中水壓比較均勻。配水管的間距可采用0.9~1. 1m。或用較大的間距,配水管向兩邊接噴頭,如圖4-21所示。干管內水流速度宜采用v= 1. 0~1. 5m/s。配水管進口流速可參照自然通風冷卻塔中的要求,水力計算方法也相同。噴頭壓力按照噴灑半徑的要求,由試驗決定

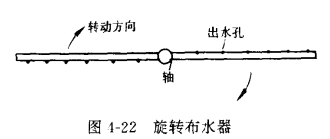

2旋轉布水。在一些小型的圓形冷卻塔中,可采用旋轉布水的方式,如圖4-22所示,一根布水管上開多個出水孔,兩邊的出水孔方向相反,壓力水從塔中心升管流向布水。然后從出水孔流出,灑到填料上。當水從出水孔流出時,由于反作用力推動布水管沿相反方向轉動。隨著布水管的轉動,水被周期性地灑向整個填料。轉動速度可控制在每分鐘10~25圈。孔徑大小及間距視不同情況由試驗決定。進水管水壓一般為20~50kPa。布水管應用輕質防銹管材。為防止風飄水揚,可在出水孔上方設擋板。



布水的水力計算可按上述配水管計算同徉方法進行,出水反作用力為:



有了各孔的反作用力,即可計算布水管的轉速,井求出淋水密度,上述為一根布水管,也可以是多根的。
