1.管一碟式噴濺裝置

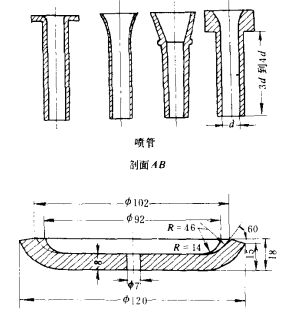

這種噴濺裝置山噴管和濺水碟兩部分組成，見圖4-25。噴管由上釉的工業(yè)用細瓷或塑料制成，濺水碟一般用磁盤，也可用塑料制成，圖4-25為常用的一種。濺水碟安裝在噴管出門下方0.5~0.6m，和噴管對中。固定在填料上。我國早期的冷卻塔。大都采用這種噴濺裝置。其缺點是產生中空。即濺水碟附近水很少。另一個缺點是，經過一段運行以后，濺水碟位置易變動，形成和噴管不對中，致使噴濺效果大大降低。為了改善這種情況，就產生了管碟合一的噴嘴。
2.多層的濺水噴頭

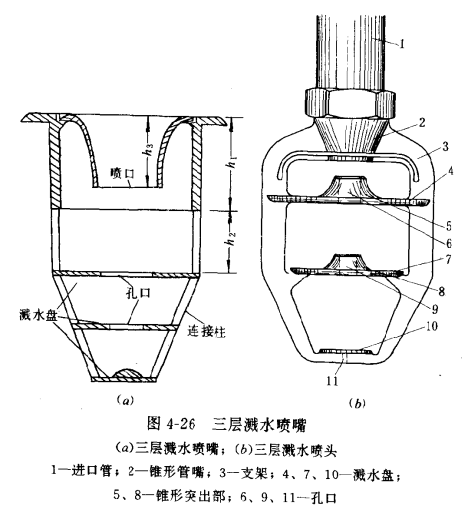

圖4-26(a)為一種三層濺水噴嘴，由塑料制成。圖4-26(b)U3二為另一種三層濺水噴嘴。水流由噴口噴出后，經三個不同半徑的濺水盤邊層的濺散、使水滴的分布比較均勻。上層到下層的水流由盤中間的圓孔流下，圓孔的大小可控制下落的水最。圖4-26(b)的最下一層盤
中心處也開孔，使噴頭中間部分也有水。圖4-26(a)則在最下一層盤中心處不開孔，通過一個弓形凸體來達到濺水和防止中空的目的。
3.單層的派水噴頭

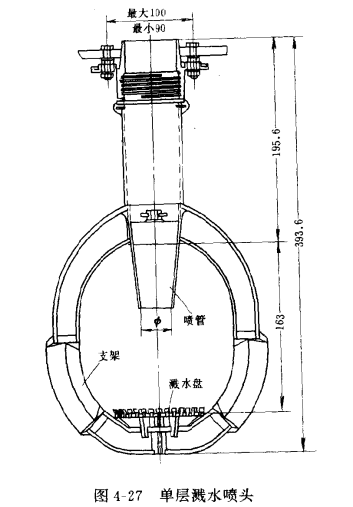

圖4-27為國外引進設備中的一種單層濺水噴頭，和噴濺方式管一碟式噴濺裝置相同，但避免了后者經過一段時間運行后濺水碟的位移，使管、碟不對中的缺點。

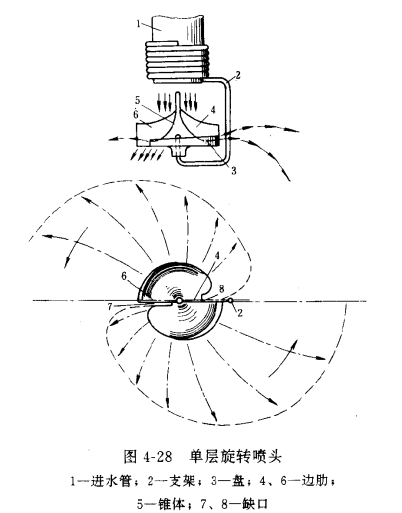

圖4-28所示為另一種單層濺水噴頭〔1S'濺水碟是旋轉的.濺水碟分成兩半，用縫隔開，靠水流的沖擊力旋轉，并將水甩開，方向如圖示。部分水從縫隙流到盤下。所以不會形成中空，淋水也比較均勻。
