電磁導閥與主閥的組合在介紹主閥的工作原理時已經敘述過了,這里僅敘述獨立恒壓導閥與主閥組合的工作原理。

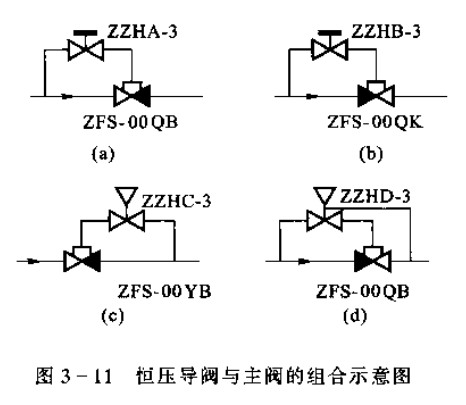

1. ZZHA-3型恒壓閥與氣用常閉型主閥組成氣用常閉型恒壓主閥。組裝方式如圖3-11（a）所示。當主閥進口壓力升高時,ZZHA-3型恒壓閥成比例開大,主閥也成比例開大；當主閥進口壓力降低時,ZZHA-3型恒壓閥成比例關小,主閥也成比例關小。所以,它可以控制主閥進口壓力恒定在一定范圍,使蒸發壓力恒定在一定范圍內。
2. ZZHB-3型恒壓冰與氣用常開型主閥組成氣用常開型恒壓主閥。組裝方式如3-11所示。當主閥出口壓力升高時,ZZHB-3型恒壓閥成比例開大,主閥隨之成比例關小；當主閥出口壓力降低時,ZZHB-3型恒壓閥成比例關小,主閥則成比例開大。所以，這種組合方式可控制主閥的出口壓力便定在一定范圍內。應用于壓縮機的吸氣管控制時,可防止機器吸氣過載。
3.ZZHC-3型恒壓閥與液用常閉型主閥組成液用常閉型恒壓組閥。組裝方式如圖3-11（c）所示。當主閥出口壓力升高時,ZZHC-3型恒壓閥成比例關小,主閥隨之也成比例關小；當主閥出口壓力降低時,ZZHC-3型便壓閥成比例開大,主閥隨之也成比例開大。所以，這種組合方式可控制主閥出口壓力恒定在一定范圍內,可用于加壓供液系統的恒壓供液。
4.ZZHD-3型恒壓閥與氣用常閉型主閥組成氣用常閉型恒壓主閥。組裝方式如圖3-11(d)所示。當主閥出口壓力升高時,ZZHD-3型恒壓閥成比例關小,主閥也成比例關小；當主閥出口壓力降低時,ZZHD-3型恒壓閥成比例開大,主閥也隨之成比例開大。所以，這種組合方式可控制主閥出口壓力在一定范圍內恒定,可用于熱氨融霜恒壓控制和防止壓縮機吸氣過載控制等。
