2.電遠傳轉子流量計
指示式轉子流量計,只適用于就地指示。電遠傳式轉子流量計可以將反映流量大小的轉子高度轉換為電信號,適合于遠傳,進行流量顯示或記錄。
(1) 電遠傳轉子流量計的組成

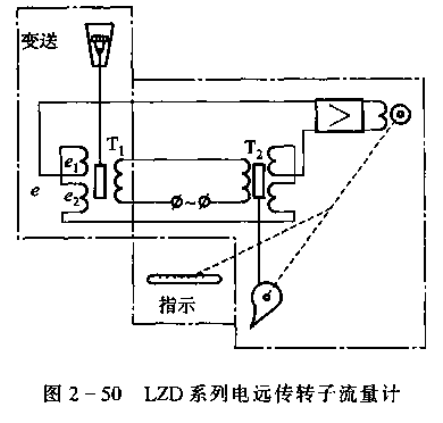

LZD系列電遠傳轉子流量計主要由流量變送器及流量指示儀兩部分組成,如圖2-50所示。
1.流量變送器
電遠傳轉子流量計的流量變送器是用轉子和差分變壓器進行流量信號變送的。
差分變壓器由鐵心.線圈以及骨架組成。線圈骨架分成長度相等的兩段,初級線圈均勻地密繞在兩段骨架的內層,并使兩個線圈同相串聯相接:次級線圈也分別均勻地密繞在兩段骨架的外層,并將兩個線圈反相串聯相接。
當鐵心處在差分變壓器兩段線圈的中間位置時,初級線圈激勵的磁力線穿過上.下兩個次級線圈的數日相同,因而兩個匝數相等的次級線圈中產生的感應電動勢e1、e2相等。因兩個次級線圈系反相串聯,所以e1和e2相互抵消,從而輸出端間的總電動勢為零,即
e＝e1-e2=0
當鐵心向上移動時,由于鐵心改變了兩段線圈中初、次級的耦合情況,使磁力線通過上段次級線圈的數日增多,通過下段線圈的磁力線數目減少,因而上段次級線圈產生的感應電勢比下段次級線產生的感應電動勢大,即e1>e2,于是次級線圈兩端輸出的總電動勢e=e1-e2>0。當鐵心向下移動時,與上移正相反,即輸出的總電動勢e=e1-e2<0。無論哪種情況,都把這個輸出的總電動勢稱為不平衡電動勢,其大小和相位由鐵心相對于線圈中心移動的距離和方向來決定。
