壓力變送和遠傳_霍耳片式彈簧管遠傳壓力表

   2019-12-09 小白2153
核心提示:當被測壓力引入后,彈簧管的自由端便產生位移,帶動霍耳片移動,使其改變了在非均勻磁場中所處的位置,從而改變了霍耳電勢。只要合理地安排非均勻磁場的磁感應強度B,就能使霍耳電勢與被測壓力成線性關系。然后根據輸出霍耳電勢的大小,通過相應的電路對壓力信號進行遠傳和顯示。

電子在霍耳片中運動時,由于受磁場力的作用,使電子的運動軌跡發生位移,造成霍耳片的一個端面上電子積累,而另一個端面上正電荷過弱,于是,霍耳片x軸方向出現電位篇。這一電位偏稱為霍耳電勢,這種物理現象稱為答耳效應。

如果制造霍耳片的半導體材料及其形狀一定,則霍耳電勢的大小與磁感應強度B和電流I成正比。根據這一特性,保持霍耳片中電流恒,就可以用改變磁感應強度B的方法來改變霍耳電勢的大小。霍耳片式彈簧管遠傳壓力表就是根據這一原理制成的。

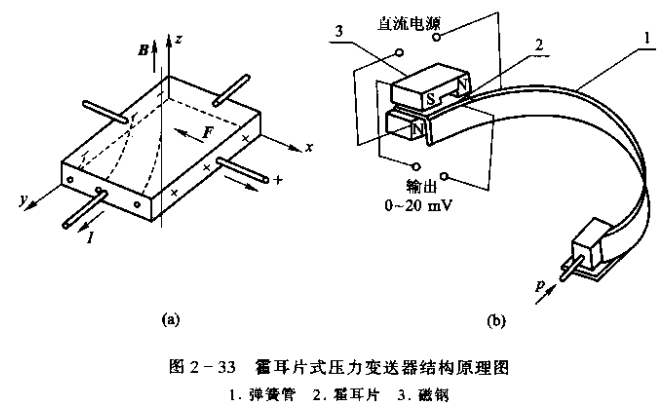

(2)霍耳片式彈簧管遠傳壓力表。霍耳片式彈簧管遠傳壓力表結構如圖2-33(b)。被測壓力由彈簧管1的固定端引入,彈簧管的自由端與霍耳片2相連接,在霍耳片的上.下方垂直安放兩對磁極,使霍耳片處于兩對磁極形成的非均勻磁場中。霍耳片4個端面引出4根導線。其中與磁鋼3相平行的兩根導線和直流穩壓電源相連接,另外兩根導線用來輸出信號。


當被測壓力引入后,彈簧管的自由端便產生位移,帶動霍耳片移動,使其改變了在非均勻磁場中所處的位置,從而改變了霍耳電勢。只要合理地安排非均勻磁場的磁感應強度B,就能使霍耳電勢與被測壓力成線性關系。然后根據輸出霍耳電勢的大小,通過相應的電路對壓力信號進行遠傳和顯示。
