空氣冷卻式冷凝器又稱為風冷式冷凝器。
在這種冷凝器中,制冷劑蒸氣和冷凝所放出的熱量是由空氣來冷卻的?？諝馐嚼淠靼纯諝饫鋮s方式又可分為自然對流空氣冷卻式冷凝器和強迫對流空氣冷卻式冷凝器。前者多用于家用冰箱;后者多用于小型氟里昂制冷裝置,如冷柜、家用空調、車載空調、冷藏車和一些移動式制冷裝置。
在缺水地區,為了減少冷卻水的耗量,制冷裝置多采用空氣冷卻式冷凝器。在有些中型空調和制冷設備中,也采用空氣冷卻式冷凝器。
空氣冷卻式冷凝器的換熱管一般按蛇形管排列,制冷劑蒸氣在換熱管內冷凝，空氣在換熱管外流過。由于空氣側的換熱系數比較小,所以在空氣冷卻式冷凝器的空氣側通常采用加翅片等強化換熱的一些措施。
自然對流空氣冷卻式冷凝器是依靠空氣在冷凝器被加熱后自動上升的過程，將冷凝器釋放的熱量帶走。這種冷凝器不需要風機,節省了風機的電耗,減少了噪聲；但這種冷凝器的傳熱系數較小,一般為9一16W/(m2·K)。

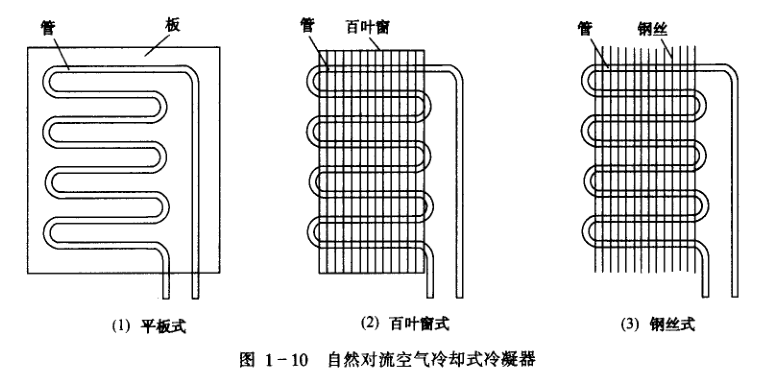

圖1-10所示為幾種自然對流空氣冷卻式冷凝器。
平板式空氣冷卻式冷凝器是由蛇形管和用以增加換熱面積的平板組成，蛇形管焊接或壓死在平板上,以強化換熱。
百葉窗式空氣冷卻式冷凝器是將平板做成百葉窗形式再與蛇形管焊接,其目的是在增加冷凝面積的同時,改善通風條件。
