冷卻空氣的蒸發器又分為直接蒸發式空氣冷卻蒸發器(簡稱冷風機)和排管式空氣冷卻蒸發器兩種。
冷卻空氣的蒸發器,制冷劑都是在換熱管內流動蒸發,空氣在換熱管外流動被冷卻。

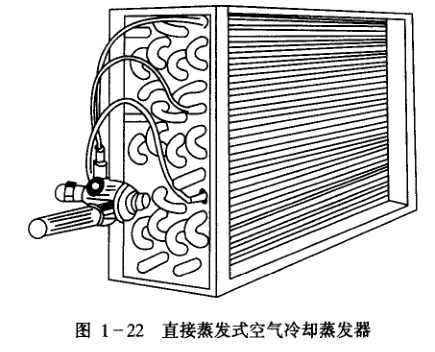

(1)直接蒸發式空氣冷卻蒸發器(以下簡稱冷風機)冷風機的結構如圖1-22所示，廣泛用于空調,冷庫庫房、低溫試驗箱等場合。
制冷劑在換熱管內蒸發,空氣機的作用下,從換熱管外流過;為了提高空氣側的傳熱系數,換熱管通常采用翅片管;翅片管通常由紫銅管和套在紫銅管外的翅片組成,銅管直徑為φ9x0.5一φ16x1.0,翅片的厚度為0.15一0.30mm,對于冷庫使用的冷風機翅片間距要大一些,以防止凝結水流動不暢或被積霜堵死,影響空氣的流動，使熱情況惡化。
冷風機的傳熱系數比較低,當空氣的迎面風速為2一3m/s時,對于用于空調機組的蒸發器,傳熱系數為30一40W/(m2·K);對于用于冷庫的冷風機,蒸發器的傳熱系數為12一20W/(m2·K)。
這種蒸發器的優點是結構緊湊,占地面積小,冷量損失小;其缺點是氣密性要求高，制冷量調節比較困難。
（2）排管式蒸發器 排管式蒸發器主要用于冷庫的冷藏庫房,低溫試驗箱和各種冰箱等。制冷劑在換熱管內蒸發,空氣在換熱管外自然對流。對于氨制冷裝置換熱管選用鋼管，而對于氟里昂制冷裝置換熱管應選用銅管。
