以窗式空調器的通風系統為例，其各部分的工作情況如下。
1、室內空氣循環系統
在離心風扇的作用下，室內空氣從空調器的室內側進風口吸入， 通過空氣過濾網凈化后，進入換熱器(蒸發器) 進行熱交換，冷卻后的空氣再經風道、出風格柵回到室內。
2、室外空氣冷卻系統
在軸流風扇的作用下，室外空氣從空調器室外箱體兩側的百葉窗吸入，然后經軸流風肩進入換熱器(冷凝器) ，帶走冷凝器散發出來的熱量。
3、新風系統

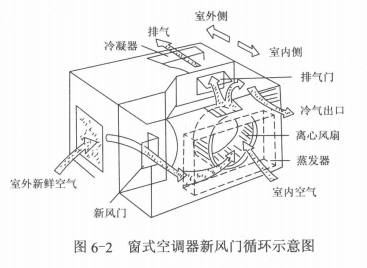

山東德州新風系統主要由新風門和混濁空氣排出門組成。新風門設置在空調器吸風側，可通過控制面板上的旋鈕或滑桿來控制其開、關。當空調器運行時，打開新風門，室外新鮮空氣從新風門吸入與室內經熱交換后的循環空氣混合，后送至室內。排風門設置在空調器排風側，于排除室內混濁空氣。圖6-2所示，是窗式空調器的新風循環示意圖。
