復疊式壓縮制冷循環系統圖解

   2019-12-26 十二4881
核心提示:復疊式壓縮制冷循環系統高溫部分的制冷劑通常用R22,低溫部分的制冷劑通常用R13,蒸發溫度可達到-90~-80℃。

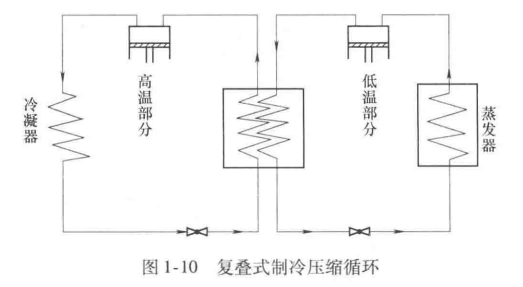

復疊式壓縮制冷循環系統如圖1-10和圖1-11所示。高溫部分的制冷劑通常用山東煙臺R22,低溫部分的制冷劑通常用R13,蒸發溫度可達到-90~-80℃。

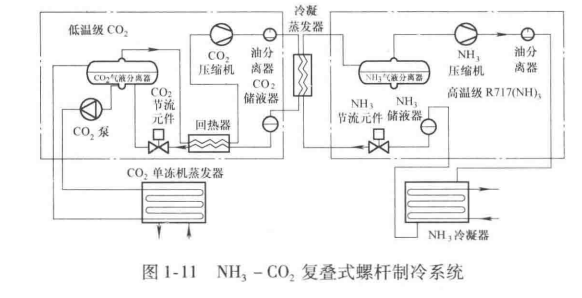

因?yàn)榘敝评錂C(jī)的可燃性、有毒性和易燃危險性,為了減少制冷系統的存氨量,降低危險源,目前也有采用一種NH3-CO2復疊式螺桿制冷系統,如圖1-11所示。


1-11所示的系統分高溫循環和低溫循環兩部分。


其高溫循環的流程:NH3在壓縮機中被壓縮后,經過油氣分離后進入NH3冷凝器冷凝,由貯液器經過節流后進入冷凝蒸發器,吸收冷凝蒸發器中的C02冷凝的熱量而蒸發,后由氣液分離器進行氣液分離,氣體進入壓縮機,實現高溫系統的循環。其低溫循環的流程:C02由壓縮機壓縮后,經油氣分離后進入冷凝蒸發器,與高溫的NH3進行熱交換后冷凝為液體進入C02貯液器,經過干燥過濾器干燥后節流降壓進入C02氣液分離器,通過泵循環給蒸發器供液,從蒸發器回來的氣液混合物進入氣液分離器進行氣液分離,氣體返回壓縮機,實現低溫制冷系統的循環。
