活塞式制冷壓縮機的液壓泵結構特點

   2019-12-30 十二4575
核心提示:月牙形內齒輪的特點是無論正轉還是反轉都能按照原定流向供油,這種液壓泵外形尺寸小,結構緊湊,因此非常適用于全封閉和半封閉式壓縮機。

制冷壓縮機中的液壓泵主要有外嚙合齒輪液壓泵、月牙形內嚙合齒輪壓泵、內嚙合轉子液壓泵和偏心孔泵機構。

合齒輪液壓

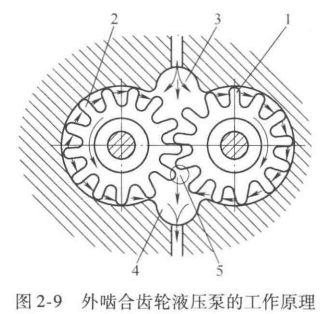

外嚙合齒輪液壓泵的工作原理如圖2-9所示。液壓泵殼體內有兩個相互嚙合的同直徑齒輪 ,曲軸帶動主動齒輪旋轉時,油就從吸油腔一邊 通過齒間凹谷與泵體內壁形成的許多儲油空間 被排送到排油腔一邊 ,并源源不斷地向外排出。


月牙形內合齒輪液壓

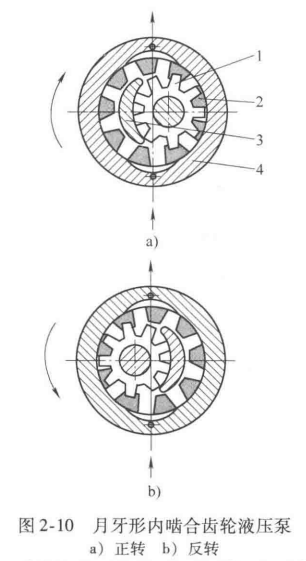

月牙形內嚙合齒輪液壓泵如圖2-10所示。月牙形內員合齒輪液壓對主要由內此輪(主動) ,外齒輪 (從動)、月牙體、泵體和和泵蓋組成。月牙體和泵蓋將內、外兩個齒輪分割成許多儲油空間。兩齒輪旋轉時,將封閉空間內的潤滑油由吸油腔一邊被排送到排油腔一邊。月牙形內齒輪的特點是無論正轉還是反轉都能按照原定流向供油,這種液壓泵外形尺寸小,結構緊湊,因此非常適用于全封閉和半封閉式壓縮機


2-10a中齒輪為順時針旋轉,潤滑油從下部吸入,上部排出; 而在圖2-10b中,齒輪為逆時針旋轉,此時通過月牙體背面卡在泵蓋的半圓槽內的定位結構,使月牙體轉過 180°,從而改變了兩齒輪的嚙合方式,潤滑油仍然從下部吸入上部排出。
