真空泵是用于制冷系統安裝與維修的抽真空專用設備，下面以2XZ型真空泵為例進行說明。

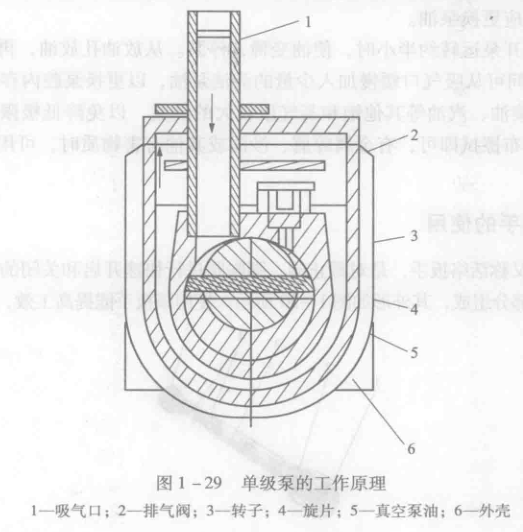

2XZ型旋片式真空泵是雙級高速直聯結構旋片真空汞(以下簡稱泵)，其抽氣原理是:泵身腔內偏心地裝有轉子，轉子槽內有兩個旋片，轉子旋轉時帶動旋片，旋片借離心力和旋片彈簧彈力作用緊貼壁，把進氣口和排氣口分隔開來，使進氣腔容積周期性地?cái)U(kuò)大而吸氣，排氣腔容積周期性地縮小而壓縮氣體，并借壓縮氣體的壓力推開排氣閥排氣:由此循環往復，從而獲得真空。圖1-29所示為單級泵的工作原理示意圖。雙級對是由兩個單級泵串聯而成，進口壓力高時，兩級泵可同時排氣;進口壓力低時，氣體由高級泵排入低級泵，然后再排出泵外。2XZ型泵帶有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
