根據氣密層的施工方法，可分為表面整體式氣密層與局部貼縫式氣密層。整體式氣密層是用連續不斷的氣密層極蓋整個圍護結構的所有表面;局部貼縫式氣密層則是只在圍護結構的縫睞處搜蓋氣密層。在具有傳統圍護結構和支撐結構(由磚、鋼筋混凝土、輕質混凝土構成)的土建氣調庫中，應采用整體式氣密層結構;采用彩鍍夾心板建成的組合裝配式氣調庫時，宜采用局部貼縫式氣密層。
在濟南恒溫氣調庫內表面采用整體式氣密層結構時，從氣體介質滲透的角度來看，墻與屋頂、地面的連接處，建筑物框架的凸起處，立柱等地方均是容易發生泄漏的薄弱環節。因此，在氣密層施工之前，應將所有的縫隙，凹坑等缺陷的地方用水泥砂漿填平抹光，將墻與墻相連接的墻角、墻與地面、屋頂連接處的墻角、立柱與墻都做成圓弧形(圓弧半徑應不小于50毫米)，并用1:2.5水泥砂漿抹光，最后清除所有表面污物、灰塵，待表面干燥。值得注意的是，必須在圍護結構所有表面都干燥時，才能進行氣密層的施工，否則會影響氣密層的質量，氣密層從圍護結構上易脫落。

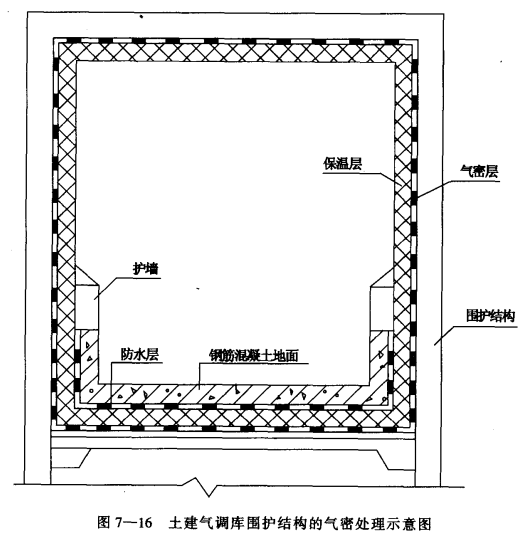

圖7-16表示了傳統建筑結構建成的土建氣調庫圍護結構的氣密處理示意圖。
從圖7-16可以看出，氣密層、保溫層在圍護結構四周形成一個完全連續、不間斷的體系。氣密材料可采用聚氨脂涂膜，厚度一般為0.8~1.0毫米;保溫材料采用現場噴涂聚氨脂泡沫塑料，厚度一般為80~100毫米?，F場噴涂聚氨脂泡沫塑料是氣調庫建筑中最好達到的保溫材料，它不僅保溫性能優越、容重小、強度高、整體氣密性好、粘著力強、施工方便，而且具有無縫連續的構造，在基層上形成閉孔的防水層，同時具有保溫和防水兩種功能。在氣調庫中進行保溫層施工時，為達到很好的效果，一般聚氨脂噴涂次數不得少于3~4次。
