制冷系統管徑相同的管道連接或管道與零件連接，都需要對銅管進行擴口。擴口質量的好壞直接影響到設備的正常使用，應引起足夠的重視。銅管擴口分?jǐn)U喇叭口和擴圓柱形口兩種，如圖1-4所示。管道連接時需擴喇叭口，如分體空調室內外機的連接銅管。管道焊接時，為了牢固可靠，必須在管道上擴圓柱形口。

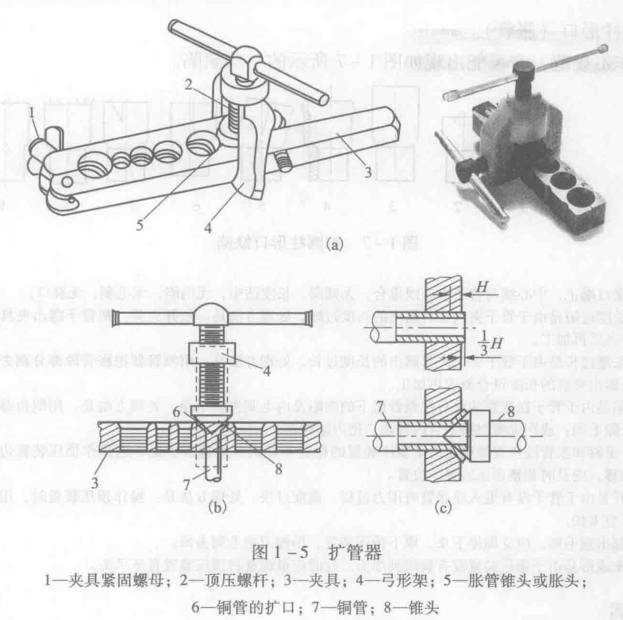

擴管器的結構如圖1-5所示，其由螺紋頂壓螺桿、可換脹管錐頭或脹頭、弓形架、兩對夾具緊固螺母等組成。銅管夾具的夾持面上開有多個直徑不等的半圓孔，孔內有四凸的溝槽，以增加夾持的摩擦力。使用時，松開夾具緊固螺母，打開銅管夾具，把要加工的銅管放在相應的孔內，合上夾具，上緊緊固螺母，銅管就被緊緊夾住。然后選擇相應的可換擴管頭，安裝在頂壓螺桿上，對準銅管中心，順時針轉動頂壓裝置，就能使銅管端部加工成形。實踐技能:
1)在有條件的情況下，最好把銅管擴口端退火。
2)鋼管在擴喇叭口時，露出夾具端面的長度約為銅管直徑的1/2。
3)圓柱口擴管(又稱脹管)伸出夾具的長度約與管徑相等。
4)在擴管操作中，在完成1/2或1/3時應觀察是否對正、管口有沒有毛刺。如有不正，則應調整擴管項壓裝置的位置;如有毛刺，則要用芻銼去。
5)由于銅管有公制、英制之分，故應按相應的管徑采用擴管工具及管壁較厚的銅管(如0.8~1mm)進行擴口。
