變壓器線圈開路的檢查可用萬用表歐姆擋進行，一般中、高頻變壓器的線圈匝數不多，其直流電阻很小，在零點幾歐至幾歐之間，視變壓器具體規格而異;音頻和中頻變壓器由于線圈匝數較多，故直流電阻可達幾百歐至幾千歐以上。

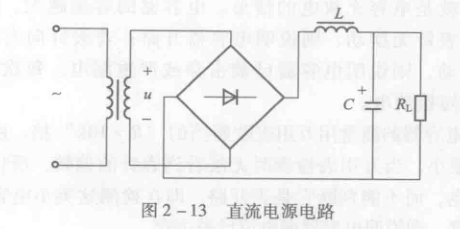

圖2-13所示為變壓器在直流電源電路中的典型應用，這里變壓器起到降壓作用。變壓器開路，一種是線圈內部斷線，另一種是引出端斷線。引出端斷線是常見的故障，仔細觀察可發現，如果是引出端斷線(開路)則可以重新焊接;如果是內部斷線則要更換或重繞，重繞時要注意繞組臣數、導線規格，高、中頻變壓器還要注意繞制方向。電源變壓器要繞緊湊，不要變“肥”，以免裝不進原鐵芯。在插裝變壓器鐵芯時要注意不要損壞繞組，并要夾緊鐵芯，以免工作時發出“嗡嗡”聲或“吱吱”聲。
變壓器的直流電阻正常，不能表示變壓器完全正常。例如，電源變壓器局部短路對變壓器直流電阻影響不大，但變壓器不能正常工作。中、高頻變壓器局部短路用萬用表不易測量，一般需用專用儀器，其表現為Q值下降，整機特性變壞。如果變壓器兩繞組之間短路，則會造成直通，可用萬用表歐姆擋測量兩繞組間的電阻，測量時應切斷變壓器與其他元件的連接，以免電路元件并聯影響測量的準確性。電源變壓器內部短路可以空載通電檢測，方法是切斷電源變壓器的負載，接通電源，如果通電15~30min后溫升正常，則說明變壓器正常;如果空載穩升較高會觀手，則內部可能有局部短路。
