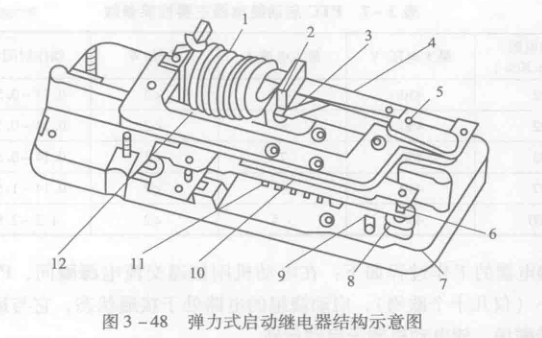

由于電冰箱中使用的全封閉壓縮機均采用自動控制運行方式，為保證壓縮機的正常啟動與安全運行，均需設置啟動與保護裝置。在家用電冰箱中，一般采用電流控制方式的繼電器來實現壓縮機的啟動，而采用過載保護器則作為壓縮機的保護裝置。該繼電器是將啟動繼電器和過電流保護器制成一體，主要由電流線圈、銜鐵、啟動觸頭、彈簧片、電熱元件、雙金屬片和永久磁鐵組成，其結構如圖3-48所示。
彈力式啟動繼電器是一種老式啟動繼電器，其優點是便于調整，適用于電壓波動較大的地區。但它的構造比較復雜，啟動噪聲較大，尤其是在長途運輸受到振動后，易造成整定值改變。這種啟動器與其他形式的啟動器相比，弊多利少，現已被淘汰，但在老式電冰箱上仍用得較多，故在維修中要注意區別。
