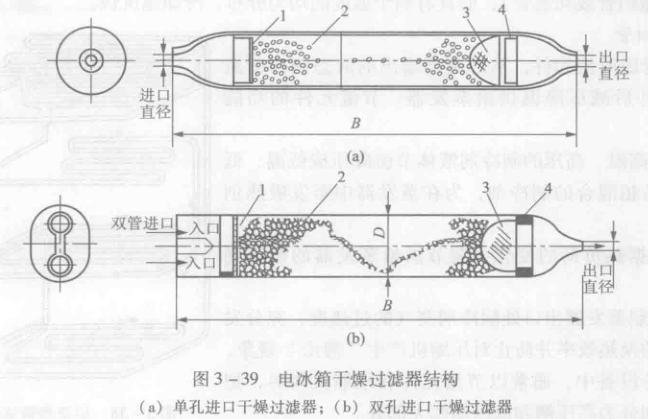

由于電冰箱制冷系統中含有微量的空氣和水分，再加上制冷劑和冷凍潤滑油中含有的少量水分，若其總含水量超過系統的極限含水量，則當制冷劑通過毛細管節流降壓時，制冷劑中含有的水分就可能在毛細管出口處結成小冰塊，堵塞毛細管，使電冰箱制冷系統不能正常工作。另外，電冰箱制冷系統中還可能含有一些臟物和其他雜質，若不將其過濾掉，也可能堵塞毛細管。所以電冰箱制冷系統都要安裝干燥過濾器。其結構如圖3-39所示。
家用電冰箱使用的干燥過濾器可分為兩種，一種是單孔進口干燥過濾器，兩端收縮為單管;另一種是雙孔進口干燥過濾器，它是由銅管制成的殼體，末端設置過濾網，中間裝入干燥劑分子利。干燥過濾器采用硬釬焊與管道連接，干燥劑不能更換，若其出現故障應整體更換。
