活塞式制冷壓縮機外嚙合式齒輪泵的結構及工作原理是怎樣的？

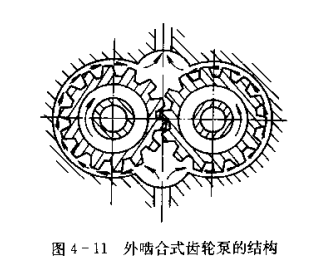

外嚙合式齒輪泵的結構如圖4-11所示。它是在一個泵體內裝有一幅嚙合的主動齒輪和被動齒輪。中間相互嚙合的齒形形成了吸入口和排出口之間的密封面。

當壓縮機運轉時，曲軸帶動齒輪泵旋轉，兩齒輪相對轉動，使泵體產生低壓，潤滑油被吸入泵體內，并充滿齒隙，隨著齒輪的旋轉將油送到排出口，排入油管中。
