熱敏電阻式溫度控制器原理電路圖

   2020-01-13 十二6214
核心提示:近年來,隨著大規模集成電路的普及,青島電冰箱溫度控制器已經開始采用數字顯示裝置,大大提高了溫度控制器的可靠性。

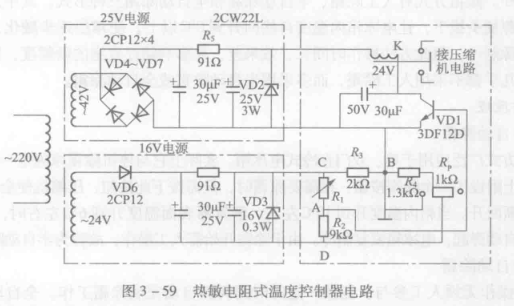

熱敏電阻式溫度控制器:該溫度控制器的熱敏電阻直接放在箱內空間的適當位置,當箱內溫度發生較小變化(一般為1℃~2℃)時,其熱敏電阻值也會發生相應變化,并經電子電路放大,帶動繼電器動作,以控制壓縮機的啟、停機,實現電冰箱溫度的自動控制。移動滑桿變阻器可以改變箱內的調控溫度。圖3-59所示為熱敏電阻式溫度控制器的電路圖,它由感溫元件(負溫度系數的熱敏電阻)、平衡電橋、電壓放大器、繼電器及穩壓電源等組成。


當電冰箱內溫度升高時,由R1~R4Rp組成的平衡電橋中的熱敏電阻R1阻值變小,A點電位升高。當A點電位高于B點時,三極管VD1集電極輸出的電流使繼電器K工作,接通壓縮機電路,電冰箱開始制冷降溫。隨著箱溫的降低,R1阻值增大,當A點電位低于B點時,三極管VD1集電極的電流不足以維持K工作,于是壓縮機電路被切斷,從而使電冰箱內溫度保持在一定的范圍。電路中的R是溫度控制調節電位器,調大RpB點電位升高,只有當玉阻值更小時,A點的電位才能高于B點的電位值,從而VD1集電極的電流才足以使繼電器K動作,接通壓縮機電路。該電路采用了穩壓電源,不受電壓波動的影響,有較高的工作靈敏度與可靠性。

近年來,隨著大規模集成電路的普及,青島電冰箱溫度控制器已經開始采用數字顯示裝置,大大提高了溫度控制器的可靠性。
