滿液臥式殼管蒸發器的結構是怎樣的?

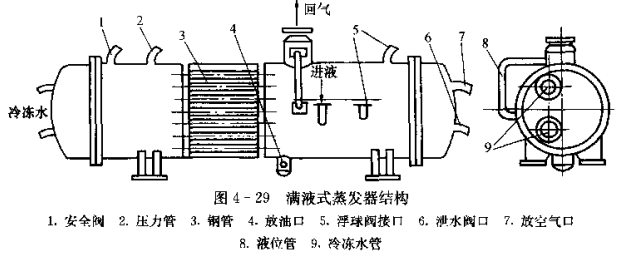

滿液式蒸發器的結構如圖4-29所示。主要由筒體、冷凍水管口、液位管、放空氣口、浮球閥接口、壓力表、安全閥、鋼管、放油日和泄水閥口等組成。筒體兩端各焊有管板，兩管板之間焊有多根水平傳熱管，管板外面兩端各裝有帶分水槽的封蓋。液體氨制冷劑經浮球閥降壓后進入蒸發器，并沿著各管組做自下而上的反復流動，將熱量傳給水管外部制冷劑使其汽化，吸熱后所形成的氣體制冷劑經筒體頂部的液體分離器進行分離，然后氣體制冷劑被吸入濟南制冷壓縮機。
