氨氣過濾器的結構如圖4-47所示，殼體上設有進氣口、出氣口和端蓋。器內設置有三層鋼絲濾網，網孔為0. 4 mm。氨氣過濾器安裝在濟南壓縮機吸氣管道上，其作用是濾除蒸氣中雜質，避免這些雜質進入壓縮機而損壞汽缸和閥片。

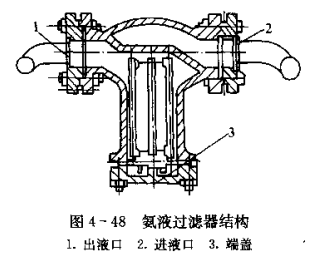

氨液過濾器的結構如圖4-48所示，殼體上設置有進液口、出液口，內部裝有三層鋼絲網，網孔為0. 4 mm，安裝在節流閥之前的管道上，其作用是濾除氨液中的雜質，保證節流閥、電磁閥不至于被雜質堵塞。
干燥過濾器有立式和臥式兩種，內部結構基本相同。臥式干燥過濾器如圖4-49所示。內部裝有活性氧化鋁、無水氯化鈣或硅膠，用來吸收制冷劑中的水分。干燥過濾器的進液口和出液口的兩端裝有過濾網，用來除去制冷系統中的機械雜質，防止堵塞。
干燥過濾器用于氟制冷系統(氨制冷系統一般不安裝干燥過濾器)，它設置在節流閥之前的液體管道上。
