壓力式溫度控制器是目前電冰箱中使用最多的一種溫度控制器，從結構上可分為普通型、半自動除霜型和風門型三種。

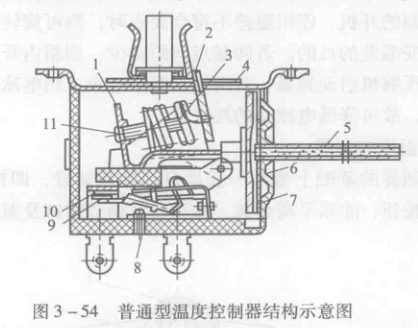

普通型溫度控制器：普通型溫度控制器又稱一般型或標準型溫度控制器，其結構如圖3-54所示，主要用于人工除霜的普通單門直冷式電冰箱或全自動除霜控制的間冷式雙門電冰箱。它根據溫度的變化控制壓縮機的開與停，主要由溫壓轉換部件和觸點式微型開關組成。溫壓轉換部件由感溫管和感壓腔組成一個相通的密閉系統。感壓腔也稱感溫腔，又分為波紋管和膜盒兩種結構，其內部充入的感溫劑一般為氯甲烷R40或氟利昂R12。

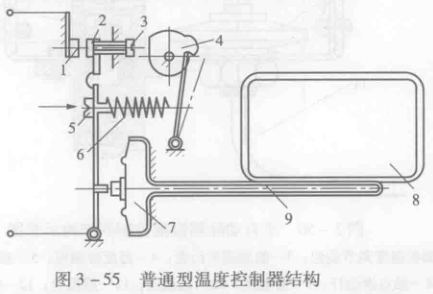

普通型濕控器工作原理如圖3-55所示。普通型溫度控制器的感溫管一般固定在靠近蒸發器的內膽上，當閥發器表面的溫度低于預定值時，傳動膜片向右移動，使動、靜點迅速斷開，切斷壓縮機電動機的電源，使壓縮機停轉。停機一段時間后，電冰箱內及蒸發器表面溫度回升，并超過設定值，傳動膜片向左移動，頂住觸點杠桿，導致動、靜觸點閉合，電路系統接通，壓縮機運轉，制冷系統恢復工作。
調節凸輪與外部旋鈕是同軸的。改變凸輪的旋轉角度就可以改變平衡彈簧對杠桿的拉力，相應地，改變傳動膜片的推力才能使觸點產生動作，以達到改變電冰箱內溫度的目的。
山東普通型溫控器可以根據需要進行溫度控制范圍調節和溫差的調節。電冰箱內的溫度是有一定范圍的，如直冷式電冰箱，在環境溫度為32℃的條件下，任意轉動溫度控制器的旋鈕，冷藏室內溫度應保持在0℃~10℃。若更換新溫控器，則當溫控范圍不符合要求時，可通過調節溫度范圍的調節螺釘進行調整，改變主彈簧的平衡狀態，即改變平衡彈簧對杠桿的起始力矩，從而改變感壓腔膜片的起始壓力。如溫控器的溫控范圍偏高(開機溫度-6℃、停機溫度-14℃)，則需逆時針方向旋轉調節溫度范圍的調節螺釘，以減少主彈簧的作用力，從而使箱內溫度下降(開機溫度-8、停機溫度-16℃)。若需上調為4℃和-12℃，則可順時針方向旋動溫度范圍調節螺釘，使彈簧平衡力增加。
當電冰箱內所控制的開機、停機溫差不符合要求時，則可旋轉溫差調節螺釘，以改變兩觸點的間距，達到改變溫差的目的。若兩觸點間距減少，則箱內開停機時的溫差變小，箱內溫度波動幅度小，但壓縮機啟動頻繁;若兩觸點間距過大，則電冰箱內溫度波動幅度大，但壓縮機啟動次數減少，故可降低電冰箱的耗電量。
