在完全中間冷卻的雙級壓縮制冷循環中，有二級節流完全中間冷卻的雙級壓縮制冷循環和一級節流完全中間冷卻的雙級壓縮制冷循環兩種形式。目前我國青島冷庫安裝采用的大多是一級節流的雙級壓縮機制冷循環。
一級節流完全中間冷卻的雙級壓縮制冷循環，其冷凝后的制冷劑液體分為兩路:一路經中間冷卻塔排管，為容器內的制冷劑液體所冷卻，然后經節流閥進入蒸發器;另一路經節流閥節流后進入中間冷卻塔，經液體蒸發吸熱，使低壓壓縮機的排氣和排管中高壓制冷劑液體冷卻。

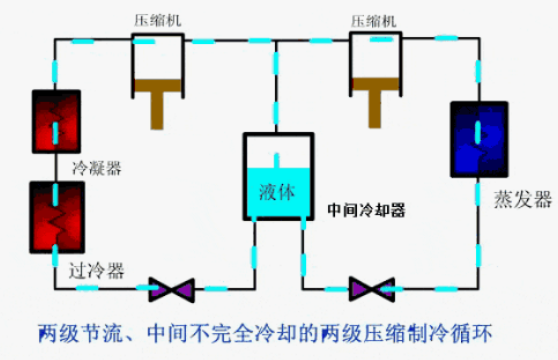

不完全中間冷卻的雙級壓縮制冷循環系統的工作原理與完全冷卻的雙級壓縮機制冷循環系統相同的是，也在高壓壓編機和低壓壓編機之間設置了中間冷卻塔，但低壓壓縮機的排氣不進入中間冷卻塔，而是與中間冷卻塔節流膨脹后的蒸汽混合后進入高壓壓縮機。例如，一般的氛雙級壓縮制冷系統大多采用不完全中間冷卻形式，其制冷劑的膨脹節流和冷卻過程與完全中間冷卻的雙級壓縮制冷循環相同。
