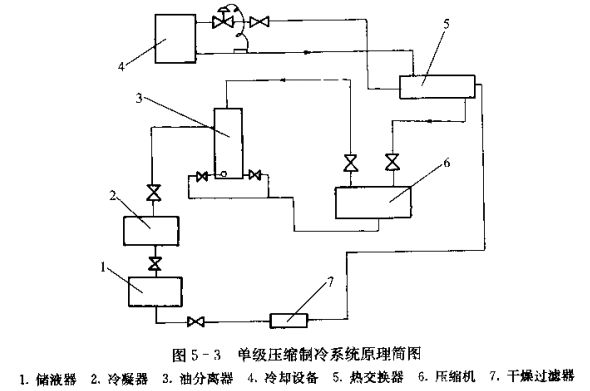

如圖5-3所示為單級壓縮制冷系統原理簡圖，濟南壓縮機排出的氣體經油分離器分離后，再由冷凝器冷卻成高壓液體流入儲液器。從儲掖器出來的液體經干燥過濾器除去水分和雜質后進入熱交換器中與冷卻設備的同氣管換熱被冷卻成冷卻液體，再經熱力節流閥節流降壓進入冷卻設備吸熱蒸發，對庫房降溫。
在冷卻設備中產生的蒸汽和夾帶的油液混合體一起流入熱交換器，掖滴被加熱成為氣體與庫房回氣一并由壓縮機吸入，如此形成循環制冷。
單級壓縮制冷系統適應蒸發溫度較高的制冷裝置和小型制冷裝置。
