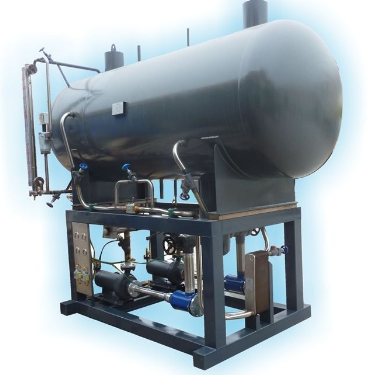

氨泵系統低壓循環桶的液位控制采用了遙控液位計、電磁主閥、壓差控制器、自動旁通閥和止逆閥等五種自控元件。各控制元件的作用如下:
1、遙控液位計 低壓循環桶上裝設有兩個遙控液位計，分別安裝在距桶底部1/3處和距桶頂部的1/3處，其控制范圍為1-6 cm。安裝在距捅底1/3處的液位計為雙位控制，當液位降至下限時，繼電器動作，電磁閥開啟開始供液，當液位升到上限時，繼電器動作，電磁閥關閉停止供液，將低壓循環桶的液位控制在正常工作所需的范圍內。
2、電磁主閥 低壓循環桶的電磁主閥的開啟與關閉由遙控液計控制。
3、壓差控制器 安裝在氨泵的進、出門之間，當氨泵起動后，如在調定時間內建立不起壓差，壓差控制器動作，使之自動停泵。以避免氨泵損壞。
4、自動旁通閥 自動旁通閥一般采用PF32型閥，當氨泵的排出壓力超過調定值時，旁通回低壓循環桶，以保證氨泵的正常運行。
5、止逆閥止逆閥的作用是，當氨泵停止運行時，止逆閥關閉，起到防止液體回流的作用。
