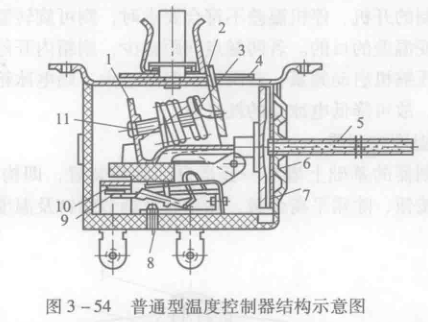

壓力式溫度控制器是目前電冰箱中使用最多的一種溫度控制器，從結構上可分為普通型、半自動除霜型和風門型三種。普通型溫度控制器又稱一般型或標準型溫度控制器，其結構如圖3-54所示，主要用于人工除霜的普通單門直冷式電冰箱或全自動除霜控制的間冷式雙門電冰箱。它根據溫度的變化控制壓縮機的開與停，主要由溫壓轉換部件和觸點式微型開關組成。溫壓轉換部件由感溫管和感壓腔組成一個相通的密閉系統。感壓腔也稱感溫腔，又分為波紋管和膜盒兩種結構，其內部充入的感溫劑一般為氯甲烷R40或氟利昂R12。

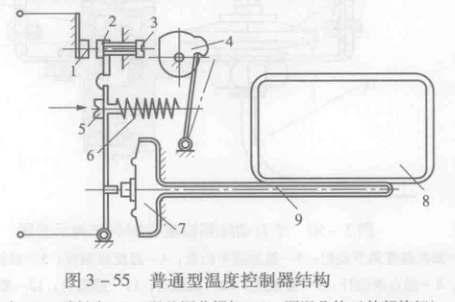

普通型濕控器工作原理如圖3-55所示。普通型溫度控制器的感溫管一般固定在靠近蒸發器的內膽上，當蒸發器表面的溫度低于預定值時，傳動膜片向右移動，使動、靜點迅速斷開，切斷壓縮機電動機的電源，使壓縮機停轉。停機一段時間后，電冰箱內及蒸發器表面溫度回升，并超過設定值，傳動膜片向左移動，頂住觸點杠桿，導致動、靜觸點閉合，電路系統接通，壓縮機運轉，制冷系統恢復工作。
調節凸輪與外部旋鈕是同軸的。改變凸輪的旋轉角度就可以改變平衡彈簧對杠桿的拉力，相應地，改變傳動膜片的推力才能使觸點產生動作，以達到改變電冰箱內溫度的目的。
