制冷系統常用的液面計有玻璃管式液面計和玻璃板式液面計兩種。
玻璃管式液面計

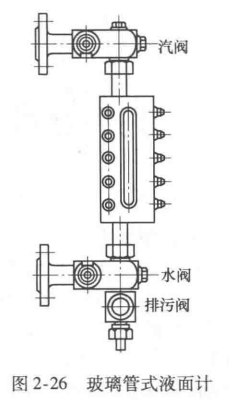

玻璃管式液面計裝設于制冷系統的設備上，用以直觀指示容器中的氨液面或潤滑油的液面位置。玻璃管式液面計的結構由上閥體、下閥體、玻璃管等構件組成，如圖2-26所示。
上、下閥有的用普通直角截止閥，有的是用直角彈子閥。彈子閥閥體進口端設一內貯鋼珠的通道鋼珠后側擰進一螺圈，兩個閥連接玻璃管處用填料密封。玻璃管指示器正常工作時，兩直角閥處于開啟狀態，此時流道內壓力均衡，鋼珠沉降于通道底部，當發生玻璃管破裂時，通道兩端產生壓差，此時液體的壓力將鋼珠沖起，堵塞閥座通路，借以避免發生大量跑漏事故。玻璃管的公稱直徑有15mm和25mm兩種。在安裝和使用過程中玻璃管容易損壞，所以玻璃管液面計應設有防護單，防止發生意外事故。防護單有用較厚鋼化玻璃板制成，它可將玻璃管罩住，但不影響觀察液位，有的用鐵皮制作，為了便于觀察液位，在防護罩的前面應開有寬度大于12mm、長度與玻璃管可見長度相等的縫隙，并在防護罩后面留有較寬的縫隙，以便光線射入，使操作人員清晰地看到液位，也有在玻璃管四周設置四根Ф5mm~Ф6mm的圓鋼防護。致璃管式液面計因存在有安全隱患，凡介的容器目前已較少采用，冷庫工藝也極少采用。
玻璃板式液面計
玻璃板式液面計又稱板式液面計，這種液面所示，大型容器安裝液面計時，是把幾段玻璃板連接起來使用的。由于玻璃板式液面計而高壓，安全可靠性好，目前在制冷系統的容器中采用板液面。
此外，在制冷系統中還有用到金屬液面計和壓差式低溫油面液位指示者不多。
