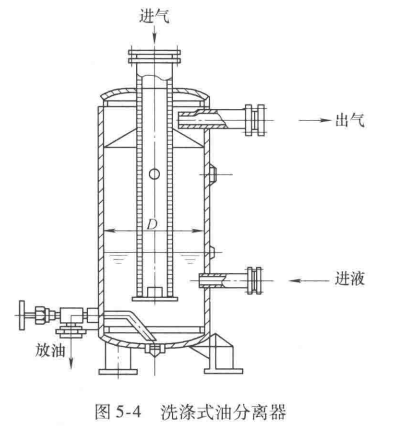

油分離器是利用油、氨的密度不同，把壓縮機經壓縮后排除的氨油混合氣體經過直徑較大的容器，減低其流速和改變其流動方向，使油從其中沉降后分離，洗滌式油分離器如圖5-4所示。
這種油分離器用于氨制冷裝置。在油分離的下部保持一定高度的氨液液面，壓縮機的排氣從頂部管子直接進入氨液中，經氨液洗滌使氨氣中的油滴分離后由上部側面的管子引出進入冷凝器中。潤滑油的分離除了依靠減速、改變流向及氨液的洗滌作用外，還經氨液冷卻有助于油蒸氣的凝結及細小油滴的凝聚和分離。洗滌式油分離器其進液口比冷凝器的出液口低250mm左右，以保持油分離器的液位。油分離器的進液管應從冷凝器出液管的底部接出。在氨制冷系統中，為了避免制冷壓縮機排氣中的冷凍油進入系統，都設置有各種形式的油分離器，應熟悉它們的操作方法。
