蒸發器

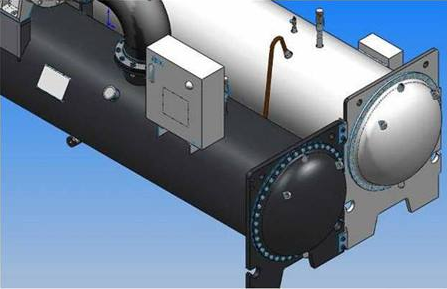

筒體和水室:蒸發器外殼用碳鋼制造，并符合美國ANSI/ASHRAE 15-1978安全規范。筒體外有一個測冷媒溫度的插座，供安插低溫控制器使用。蒸發器水側工作壓力為1.03Mpa或2.06Mpa(10.5kgf/cm2或21kgf/耐)。筒體的兩端有水室，從水室接出的短管可作法蘭接口。
托管板:托管板用厚鋼板制造，焊接在筒體的兩端。托管板上面鉆有許多孔，每個孔里用機械加工3道環形口，當管子用機械脹管法套好后，保證筒體內的冷媒側和水側之間的密封。沿筒體軸向長度方向設有托管板，以防止銅管作相對位移。
銅管:管材選用無縫銅管，外表面帶冀，內表面有兩種:25.4mm的內表面帶螺旋,19mm的內表面，為光滑管。銅管用機械脹管法固定在托管板上。鋼管可以單獨抽出更換。
擋液板:擋液板由多層金屬孔板組成，沿蒸發器全長分布，以防止液態冷媒進入壓縮機。
冷媒分配器:液態冷媒分配器布置在蒸發器的底部，以保證蒸發器全長上和負荷變化時均能均勻淋濕傳熱表面，同時也可以防止高速的冷媒噴到銅管上。
冷媒流量控制:復式孔口流量控制裝置無活動部件，其作用在于保持冷媒在冷凝器與蒸發器之間適當?shù)膲翰睿约袄淠飨蛘舭l(fā)器的液態冷媒量。
筒體試驗:蒸發器筒體冷媒一側作了真空試驗和加壓試驗，試驗壓力為0.32Mpa(3.2kgf/cm,表壓)。試驗壓力為1~1.5倍的工作壓力，但不得低于1.57Mpa(16kgf/cm2) 。
筒體和水室:冷凝器外殼用碳鋼制造，并符合美國ANSI/ASHRAE 15一1978安全規范。冷凝器水側工作壓力為1.03Mpa和2.06Mpa(10.5kgf/c甘和21 kgf/cm2 )。筒體的兩端有水室，從水室接出的短管可做法蘭接口。
托管板:托管板用厚鋼板制造，焊在筒體的兩端。托管板上面鉆有許多孔，每個孔里用機械加工3次。
