食品冷藏柜的制冷系統怎樣組成的?

   2020-02-22 和平3515
核心提示:全封閉式機組冷藏柜的制冷系統由壓縮機、冷凝器、蒸發器、毛細管等組成,如圖1-26所示。壓縮機采用750W全封閉壓縮機,冷凝器為風冷式,采用毛細管為節流裝置,蒸發器為盤管式。

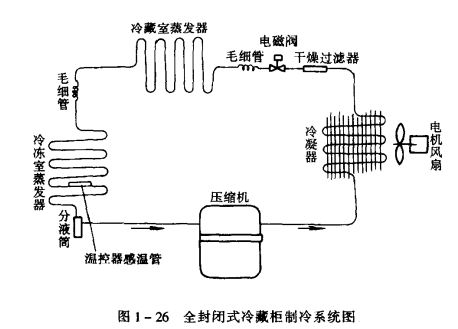

全封閉式機組冷藏柜的制冷系統由壓縮機、冷凝器、蒸發器、毛細管等組成,如圖1-26所示。壓縮機采用750W全封閉壓縮機,濟南生產的冷凝器為風冷式,采用毛細管為節流裝置,蒸發器為盤管式。



    制冷系統的工作狀況是,壓縮機啟動后排出的高壓過熱蒸氣通過冷凝器冷凝,經毛細管節流后進入冷藏室蒸發制冷,然后經過兩個蒸發器之間的毛細管再次節流,進入冷凍室制冷,最后返回壓縮機。由于冷藏室和冷凍室是兩個溫度,故采用兩個蒸發器兩次節流來達到兩個不同的蒸發溫度,這樣就可提高柜內溫度均勻性。蒸發器出口裝有分液筒,以防止制冷劑液體進入壓縮機汽缸。毛細管入口設有電磁閥,控制制冷劑通過。

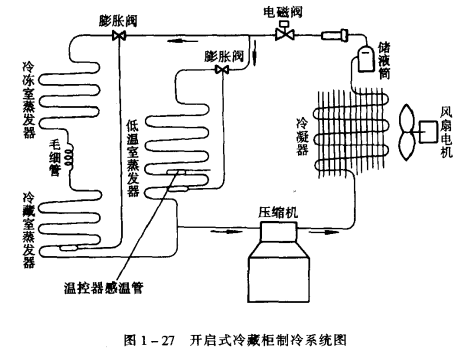

開啟式制冷壓縮機冷藏柜的制冷系統由壓縮機、冷凝器、蒸發器、膨脹閥等組成,如圖1-27所示。


該冷藏柜采用3kw開啟式壓縮機,壓縮機由電機通過三角皮帶傳動。冷凝器為風冷式,蒸發器由紫銅管加工成蛇形盤管,分布在柜體的內殼上。該系統蒸發器采用并聯供液方式,以免低壓管路過長而造成吸氣壓力損失太大。在冷凝器出口處安裝了一個儲液筒以儲存制冷劑用,儲液筒出口端裝有過濾器,濾去制冷劑雜質和水分。
