蒸發器

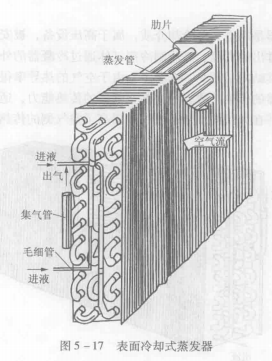

小型空調器的蒸發器大多為直接冷卻空氣之用，稱為表面冷卻式蒸發器，如圖5-17所示。利用風機吹動空氣使之與其強迫對流。管內流動的是制冷劑，其流程一般為二進二出，管外為強迫流動的空氣，管道一般為3~4排。為了提高空氣側的放熱系數，在管道外側加裝起片用以增加空氣側的傳熱面積，以便空氣和蒸發器形成更強烈的熱交換，以提高制冷效果。
毛細管
空調器制冷裝置中毛細管的作用和結構與電冰箱一樣，但尺寸略有不同，其直徑為0.6~2.5mm,長度為0.5~5mm，且被連接在冷凝器輸液管與蒸發器進口之間。

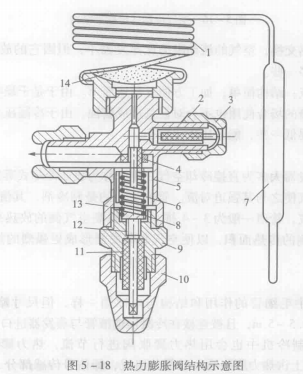

有一些小型空調制冷機中也會用熱力膨脹閥進行節流，熱力膨脹閥的基本結構如圖5-18所示。從功能上講熱力膨脹閥由三部分組成，即信號傳感部分、執行調節部分和整定部分。信和號傳感部分主要包括感溫包、毛細管和動力傳動部分，這三部分組成一個與閥體內部不相通的封閉系統;執行部分主要由頂桿、閥針座等組成，它的作用是用于調節制冷劑流量;整定部分由彈簧、調節塊和調節桿等組成，用于調節膨脹閥整定值，即調節制冷系統所要求達到的蒸發溫度。
